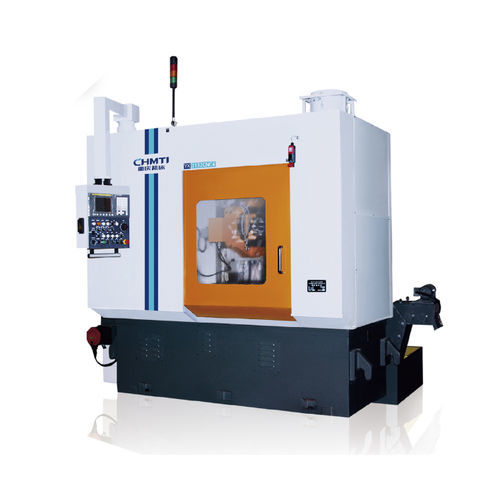

Macchina da taglio ingranaggi CNC YX3132

orizzontaleper a bloccaggio per ingranaggio conico

Sintesi
La macchina è principalmente utilizzata per la dentatura mediante hobbing nell'industria degli ingranaggi, applicabile a autovetture, veicoli commerciali, macchine movimento terra, macchine navali, macchine agricole, macchine minerarie ecc. La precisione di lavorazione può raggiungere le classi 6-7 secondo GB/T10095.1-2008.

Prestazioni principali e caratteristiche:

• Macchina per dentatura CNC a taglio umido a cinque assi e quattro collegamenti.
• Interfaccia uomo-macchina intuitiva, programmazione automatica parametrica e funzioni di autodiagnosi del sistema.
• Dotata di carter completamente chiuso, dispositivo di raccolta nebbia d'olio, evacuazione automatica dei trucioli e serraggio automatico del pezzo; facilmente integrabile in linee automatiche di lavorazione degli ingranaggi.
• Configurata con sistema CNC nazionale di serie; FANUC o SIEMENS opzionali.
• Capace di lavorare ingranaggi cilindrici a denti diritti, ingranaggi elicoidali, ingranaggi con piccolo cono, ingranaggi bombati, ruote dentate, spline, ruote senza fine, ecc.; supporta cicli di indicizzazione multipli.

Principali specifiche tecniche:

• Diametro massimo del pezzo: 320 mm
• Modulo massimo del pezzo: 8
• Velocità massima del mandrino: 540 r/min
• Velocità massima del tavolo: 32 r/min
• Dimensione massima dell'utensile (Ø×L): Φ160×200 mm
• Corsa massima dell'utensile: 150 mm

Caratteristiche / specifiche (elenco)

• Nome prodotto: macchina per dentatura CNC
• Codice prodotto: YX3132CNC
• Settori applicabili: autovetture, veicoli commerciali, macchine movimento terra, macchine navali, macchine agricole, macchine minerarie e altre lavorazioni di ingranaggi
• Precisione di lavorazione: fino alle classi 6-7 secondo GB/T10095.1-2008
• Struttura: cinque assi quattro collegamenti, taglio a umido CNC
• Controllo: supporta sistemi CNC nazionali; FANUC o SIEMENS opzionali
• Dimensioni/parametri principali: diametro massimo pezzo 320 mm; modulo massimo 8; velocità mandrino max 540 r/min; velocità tavolo max 32 r/min; utensile max Φ160×200 mm; corsa max 150 mm
