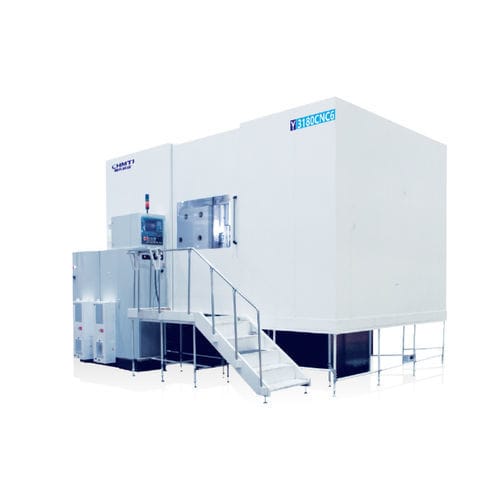

Macchina da taglio ingranaggi CNC Y3180/31125/31160/312006

verticale

Panoramica
La macchina è principalmente destinata alla lavorazione di ingranaggi per settori quali autocarri pesanti, energia eolica, macchine edili, macchine navali, sollevamento, macchine minerarie e impianti di generazione elettrica. La precisione di lavorazione può raggiungere la Classe 6 secondo GB/T10095.1-2008.

Prestazioni principali e caratteristiche:

• Grande macchina CNC per dentatura (hobbing) a sei assi e quattro cinematismi accoppiati.
• Layout verticale con tavola fissa e colonna mobile per avanzamento radiale; carter completamente chiuso, sistema di raccolta nebbia d'olio e espulsione automatica dei trucioli; bloccaggio pezzo automatico opzionale.
• Mandrino hob con trasmissione ad ingranaggi di alta precisione; tavola con trasmissione a doppia vite senza fine e ruota.
• Assi di avanzamento radiale e assiale con guide rettangolari incassate in acciaio e pattini a rulli, garantendo elevata precisione e rigidità.
• Adatta alla lavorazione efficiente con hobs rivestiti ad alta velocità e hobs a inserti in carburo.

Specifiche tecniche principali (per modello):
Specifiche tecniche principali | Voce | Parametro -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. Diametro massimo del pezzo -> mm | 800 | 1250 | 1600 | 2000
2. Modulo massimo -> mm | 18 | 18 | 27 | 27
3. Angolo massimo di rotazione porta-utensile -> ° | ±45° | ±45° | ±45° | ±45°
4. Velocità massima mandrino hob -> g/min | 275/350/500 | 275/350/500 | 220 | 220
5. Velocità massima tavola -> g/min | 24 | 24 | 8 | 8
6. Dimensione massima montaggio utensile (Ø×L) -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. Corsa assiale massima hob -> mm | 300 | 300 | 400 | 400
8. Distanza centro hob - centro rotazione tavola -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. Distanza centro hob - superficie tavola -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. Capacità di carico tavola -> T | 5 | 7 | 20 | 20
11. Potenza motore principale -> kW | 33 | 33 | 43 | 43

Caratteristiche / specifiche tecniche

• Settori applicabili: lavorazione di ingranaggi per autocarri pesanti, energia eolica, macchine edili, macchine navali, sollevamento, macchine minerarie e impianti di generazione elettrica.
• Precisione di lavorazione: fino alla Classe 6 secondo GB/T10095.1-2008.
• Numero di assi: sei assi, quattro cinematismi accoppiati.
• Configurazione macchina: tavola fissa con colonna mobile (layout verticale).
• Protezione ed espulsione trucioli: carter completamente chiuso, raccolta nebbia d'olio, espulsione automatica dei trucioli.
• Opzioni: dispositivo di serraggio automatico del pezzo.
• Trasmissione mandrino hob: trasmissione ad ingranaggi di alta precisione.
• Trasmissione tavola: doppia vite senza fine e ruota dentata.
• Sostegno guide: guide rettangolari incassate in acciaio e pattini a rulli per radiale/assiale.
• Utensili compatibili: hobs rivestiti ad alta velocità e hobs a inserti in carburo per lavorazioni ad alta efficienza.
• Modelli principali e parametri: vedere la tabella delle specifiche (Y3180CNC6, Y31125CNC6, Y31160CNC6, Y31200CNC6).
