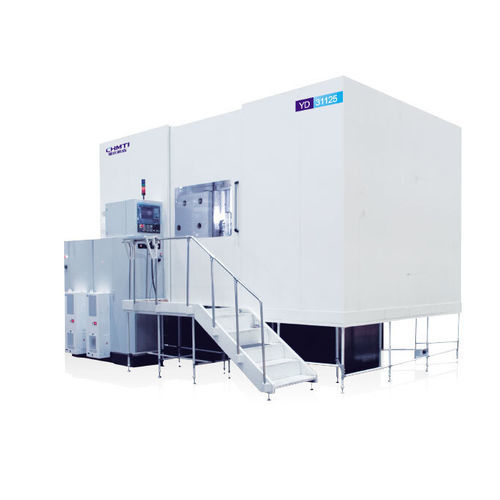

Macchina da taglio ingranaggi CNC YD3180/31125/31200/Y313206

verticale

Panoramica
Macchina progettata per la lavorazione degli ingranaggi nei settori dei veicoli pesanti, eolico, macchine per movimento terra, cantieristica navale, sollevamento, macchine per mineraria e generazione di energia. La precisione di lavorazione può raggiungere la classe 6–7 secondo la norma GB/T10095.1-2008.

Prestazioni principali e caratteristiche

• Grande macchina CNC per dentatura degli ingranaggi (hobbing) a sei assi e quattro articolazioni.
• Layout verticale con tavola fissa e colonna mobile per avanzamento radiale; dotata di protezione completamente chiusa, sistema di raccolta nebbia d'olio e evacuazione automatica dei trucioli; dispositivo di serraggio pezzo automatico opzionale.
• Mandrino hobbing con trasmissione ad ingranaggi ad alta precisione; tavola azionata da doppia vite senza fine e ruota; avanzamenti radiale e assiale supportati da guide rettangolari a inserto in acciaio e pattini a rulli; elevata rigidità e precisione complessiva.
• Idonea per lavorazioni ad alta efficienza con frese hobbing ad alta velocità rivestite e inserti in carburo; per ingranaggi a grande modulo è possibile utilizzare frese a disco e hobbing in un'unica fissaggio per eseguire sgrossatura per fresatura e finitura per hobbing.
• Possibilità di configurare un sistema di raffreddamento con lubrificazione minima (MQL) per ottenere taglio quasi a secco.

Principali specifiche tecniche
Modelli principali: YD3180 / YD31125 / YD31200 / Y31320CNC6

• 1. Diametro massimo del pezzo (mm) — YD3180: 800; YD31125: 1250; YD31200: 2000; YD31320CNC6: 3200
• 2. Modulo massimo (mm) — YD3180: 27; YD31125: 30; YD31200: 32; YD31320CNC6: 32
• 3. Angolo massimo di rotazione della testa porta-utensile (°) — Tutti i modelli: ±45°
• 4. Velocità massima mandrino hobbing (r/min) — YD3180: 260; YD31125: 260; YD31200: 200; YD31320CNC6: 200
• 5. Velocità massima della tavola (r/min) — YD3180: 24; YD31125: 16; YD31200: 4; YD31320CNC6: 4
• 6. Dimensione massima utensile montato (Diametro×Lunghezza mm) — YD3180: Φ350×450; YD31125: Φ400×500; YD31200: Φ460×600; YD31320CNC6: Φ460×600
• 7. Corsa assiale massima dell'hobbing (mm) — YD3180: 380; YD31125: 400; YD31200: 600; YD31320CNC6: 600
• 8. Distanza dal centro hobbing al centro di rotazione della tavola (mm) — YD3180: 100–650; YD31125: 100–850; YD31200: 30–1300; YD31320CNC6: 280–2000
• 9. Distanza dal centro hobbing alla superficie della tavola (mm) — YD3180: 400–1400; YD31125: 400–1400; YD31200: 765–2165; YD31320CNC6: 765–2765
• 10. Capacità di carico della tavola (T) — YD3180: 10; YD31125: 12; YD31200: 30; YD31320CNC6: 40
• 11. Potenza motore principale (kW) — YD3180: 43; YD31125: 43; YD31200: 53; YD31320CNC6: 53

Caratteristiche / Specifiche (sintesi)

• Tipo di macchina: grande macchina CNC per dentatura degli ingranaggi a sei assi e quattro articolazioni
• Settori applicabili: veicolo pesante, eolico, macchine per movimento terra, cantieristica navale, sollevamento, macchine minerarie, produzione di energia
• Precisione di lavorazione: fino a classe 6–7 secondo GB/T10095.1-2008
• Compatibilità utensili: frese hobbing ad alta velocità rivestite, inserti in carburo; supporta frese a disco + hobbing in una sola fissaggio per sgrossatura → finitura per hobbing
• Layout e dotazioni: disposizione verticale (tavola fissa, colonna mobile), carter chiuso, raccolta nebbia d'olio, evacuazione automatica dei trucioli, serraggio automatico pezzo opzionale
• Raffreddamento/lubrificazione: possibilità di sistema MQL per taglio quasi a secco
• Principali specifiche (per modello): vedere 'Principali specifiche tecniche' sopra
