Macchina da taglio ingranaggi CNC Y3180H4/5
orizzontaleper a bloccaggio per ingranaggio conico

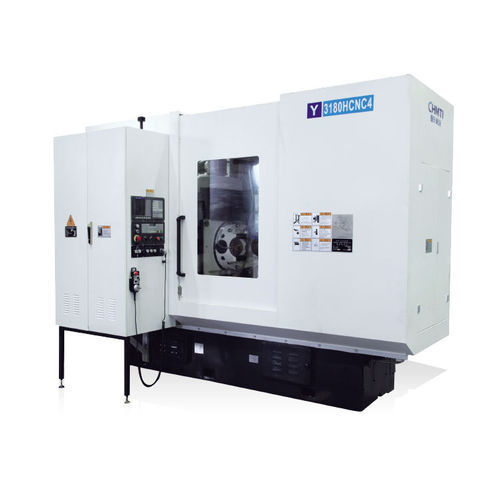

Macchina da taglio ingranaggi CNC - Y3180H4/5 - Chongqing Machine Tool (GROUP) Co., Ltd. - orizzontale / per a bloccaggio per ingranaggio conico
Macchina da taglio ingranaggi CNC - Y3180H4/5 - Chongqing Machine Tool (GROUP) Co., Ltd. - orizzontale / per a bloccaggio per ingranaggio conico
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Altre caratteristiche
per a bloccaggio per ingranaggio conico
Modulo

10 mm
(0,39 in)

Diametro del pezzo

800 mm
(31 in)

Velocità di rotazione

350 rpm, 450 rpm
(2.199,115 rad.min-1, 2.827,433 rad.min-1)

Diametro della fresatrice

180 mm
(7,1 in)

Descrizione

Panoramica
Macchina adatta alla lavorazione degli ingranaggi per autovetture, veicoli commerciali, macchine movimento terra, macchine marine, macchine agricole e macchine di sollevamento. La precisione di lavorazione può raggiungere la classe 7 secondo GB/T10095.1-2008. Codice prodotto: Y3180HCNC4/5

Prestazioni principali e caratteristiche:
  • Macchina CNC per dentatura a taglio umido a quattro legami, 4 o 5 assi.
  • Dotazione standard con sistema CNC nazionale con interfaccia uomo-macchina e programmazione parametrica; supporta una singola staffa per cicli multipli e ripetuti.
  • Dotata di copertura completamente chiusa; opzioni disponibili: raccoglitore di nebbia d'olio, espulsore automatico di trucioli, bloccaggio automatico del pezzo, ecc.


Pezzi lavorabili:
  • Può lavorare ingranaggi cilindrici a denti dritti, ingranaggi elicoidali, piccoli ingranaggi conici, ingranaggi a corona, pignoni, scanalature, ruote senza fine, ecc.


Principali specifiche tecniche:
Indice | Specifica tecnica principale | Unità | Y3180HCNC4 | Y3180HCNC5
1 | Diametro massimo del pezzo | mm | 800 | 800
2 | Modulo massimo | mm | 10 | 10
3 | Velocità massima mandrino | r/min | 350 | 450
4 | Velocità massima tavola | r/min | 20 | 20
5 | Dimensione massima utensile (Ø×L) | mm | Φ180×180 | Φ180×200
6 | Massima corsa manuale utensile | mm | 50 | 200 (automatica)

Caratteristiche / specifiche tecniche
  • Tipo di macchina: macchina CNC per dentatura a taglio umido, 4 legami, 4/5 assi
  • Sistema CNC: sistema CNC nazionale che supporta interfaccia uomo-macchina e programmazione parametrica
  • Protezione e opzioni: copertura completamente chiusa; opzioni: raccolta nebbia d'olio, evacuazione automatica trucioli, bloccaggio automatico pezzo
  • Precisione di lavorazione: fino alla classe 7 secondo GB/T10095.1-2008
  • Settori applicabili: autovetture, veicoli commerciali, macchine movimento terra, macchine marine, macchine agricole, macchine di sollevamento per la lavorazione degli ingranaggi
  • Modelli rappresentativi: Y3180HCNC4 / Y3180HCNC5 (vedi tabella sopra)
