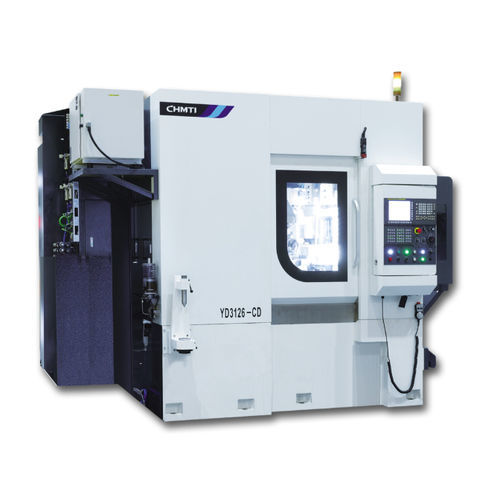

Macchina da taglio ingranaggi CNC YD3126-CD

verticale

Panoramica
Lo YD3126-CD è una macchina composita CNC progettata per la produzione in serie di ingranaggi, che combina hobbing e fresatura dei profili. Indicata per ingranaggi di automobili, veicoli commerciali, macchine edili e riduttori. La precisione di lavorazione può raggiungere la classe 6 secondo GB/T10095.1-2008.

Prestazioni principali e caratteristiche

• Macchina composita ad alta velocità a tredici assi e quattro cinematismi, per lavorazioni in taglio a secco di hobbing e fresatura profili con elevata produttività.
• Quattro postazioni di lavoro che consentono operazioni contemporanee di hobbing e fresatura su postazioni diverse per aumentare la produzione.
• Layout verticale con spostamento orizzontale della colonna per movimento di avanzamento radiale, ottimizzando l'hobbing.
• Fresatura dei profili con frese sagomate e metodo di taglio a rotolamento, integrando più passaggi in un'unica operazione.
• Protezione completamente schermata, evacuazione rapida dei trucioli e sistema di raffreddamento a secco per stabilità termica e dimensionale.
• Mandrino dell'utensile e mandrino del tavolo con trasmissione a motore diretto per catene cinematiche corte e alta precisione; supportati da cuscinetti volventi ad alta rigidità per taglio a secco di ingranaggi a modulo medio.
• Opzioni di automazione: dispositivo di carico/scarico per singola macchina e magazzino di trasferimento automatico per produzione flessibile.
• Sistema di controllo configurabile con Siemens o FANUC.

Principali parametri tecnici

• Modello: YD3126-CD
• Diametro massimo pezzo: 260 mm
• Modulo massimo: 6
• Angolo massimo di rotazione del portautensili: ±45°
• Velocità massima mandrino hobbing: 2500 g/min
• Velocità massima tavola: 250 g/min
• Dimensione massima utensile (Ø × lunghezza): Φ130 × 230 mm
• Corsa assiale massima del tagliente: 200 mm
• Distanza dal centro utensile al centro di rotazione della tavola: 30–220 mm
• Distanza dal centro utensile alla superficie della tavola: 135–485 mm

Caratteristiche / Specifiche

• Modello: YD3126-CD
• Nome prodotto: macchina composita CNC per hobbing e fresatura profili
• Settori applicabili: automobili, veicoli commerciali, macchine edili, riduttori — lavorazione in serie di ingranaggi
• Precisione di lavorazione: fino alla classe 6 secondo GB/T10095.1-2008
• Struttura: verticale, tredici assi, quattro cinematismi, lavorazione composita a 4 postazioni
• Utensili e mandrini: mandrino hobbing e mandrino tavola a trasmissione diretta, supporto con cuscinetti ad alta rigidità
• Metodo di taglio: taglio a secco, fresatura sagomata con taglio a rotolamento
• Raffreddamento e protezione: coperture completamente chiuse, evacuazione rapida dei trucioli, sistema di raffreddamento a secco
• Automazione opzionale: carico/scarico singola macchina, magazzino di trasferimento automatico
• Controllo: opzioni Siemens o FANUC
• Diametro massimo pezzo: 260 mm
