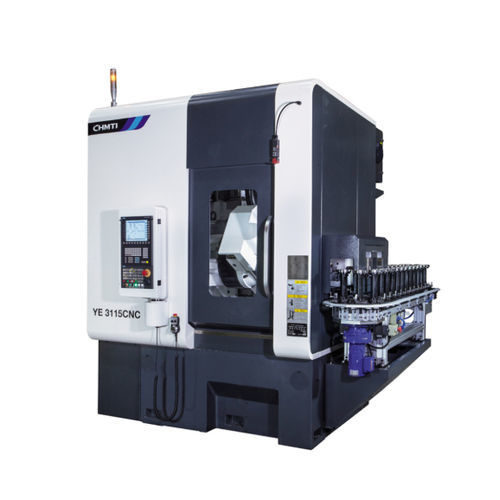

Macchina da taglio ingranaggi CNC YE3115/YDE3120-CD

verticale

Panoramica
Progettata per l'hobbing di ingranaggi in grandi volumi per veicoli a nuova energia, trasmissioni automatiche e riduttori di precisione. Precisione di lavorazione conforme a GB/T10095.1-2008 classe 5–6.

Prestazioni principali e caratteristiche

• Macchina per hobbing ad otto assi e quattro collegamenti, taglio a secco ad alta velocità per una produzione efficiente e rispettosa dell'ambiente.
• Layout a colonna spostata con slitta orizzontale per l'avanzamento radiale; protezioni completamente chiuse, rapida evacuazione dei trucioli e sistema di raffreddamento a secco per stabilità termica e costanza dimensionale.
• Mandrini utensile e pezzo a trasmissione diretta per rapida risposta e alta precisione. Dotata di frese per taglio a secco che consentono velocità di taglio superiori a 300 m/min per moduli piccoli e medi; produttività oltre tre volte superiore rispetto alle macchine a taglio umido.
• Disponibili sistemi di carico/scarico per macchina singola e tramoggia di trasferimento automatica per linee di produzione automatizzate e flessibili.
• Compatibile con sistemi CNC Siemens o FANUC.
• Il modello YDE3120CNC-CD può essere equipaggiato con un'unità di sbavatura e smusso a estrusione per concentrare più operazioni.

Principali specifiche tecniche
Modello: YE3115CNC | YDE3120CNC-CD
1 - Diametro massimo pezzo (mm) - 150 | 210
2 - Modulo massimo (mm) - 4 | 4
3 - Angolo massimo rotazione portautensile (°) - ±45° | ±45°
4 - Velocità massima mandrino tagliente (g/min) - 2500 | 3000
5 - Velocità massima tavola (g/min) - 300 | 300
6 - Dimensione massima porta-utensile (Ø×L) (mm) - Φ130×180 | Φ130×230
7 - Corsa assiale massima della fresa (mm) - 150 | 180
8 - Distanza centro fresa - centro rotazione tavola (mm) - 15-155 | 30-180
9 - Distanza centro fresa - superficie tavola (mm) - 180-480 | 195-495

Caratteristiche chiave / Punti tecnici

• Settori target: hobbing in grandi volumi per veicoli a nuova energia, trasmissioni automatiche e riduttori di precisione.
• Tipo di macchina: otto assi, quattro collegamenti, taglio a secco ad alta velocità con raffreddamento a secco per efficienza ambientale.
• Trasmissione principale: azionamento diretto di mandrini fresa e pezzo per alte velocità e precisione.
• Produttività: velocità di taglio >300 m/min per moduli piccoli/medi; resa significativamente superiore alle macchine a taglio umido.
• Automazione: carico/scarico opzionale e tramoggia di trasferimento automatica per linee automatizzate e flessibili.
• Controllo: opzioni Siemens o FANUC.
• Differenze tra modelli: YE3115CNC e YDE3120CNC-CD differiscono per diametro massimo pezzo, velocità mandrino fresa e lunghezza di fissaggio utensile.
