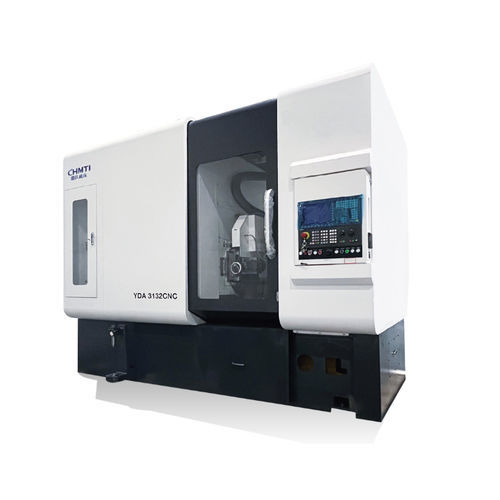

Macchina da taglio ingranaggi CNC YDA3132

verticale

Panoramica
La YDA3132CNC è una macchina CNC per rullatura a secco ad alta velocità progettata per la produzione in grandi volumi di ingranaggi per autovetture, veicoli commerciali, macchine edili e riduttori. La precisione di lavorazione può raggiungere la classe 6 secondo la norma GB/T10095.1-2008.

Principali prestazioni e caratteristiche

• Macchina CNC alta velocità a sei/sette assi con cinematica a quattro assi, adatta alla produzione di massa.
• Layout verticale con movimento orizzontale della colonna per realizzare l'avanzamento radiale necessario alla rullatura efficiente.
• Custodia completamente sigillata, evacuazione rapida dei trucioli e sistema di raffreddamento a secco per buona stabilità termica e stabilità dimensionale.
• Mandrino utensile ad azionamento con coppia d'ingranaggi e mandrino pezzo ad azionamento diretto: catena cinematica corta e alta precisione di trasmissione; cuscinetti a rotolamento ad alta rigidità consentono lavorazioni a secco ad alta velocità e carico elevato per moduli medi.
• Opzioni per carico/scarico su macchina singola e magazzino di trasferimento automatico per supportare automazione e produzione flessibile.
• Opzioni per sbavatura e smussatura per integrazione di più lavorazioni.
• Compatibile con sistemi CNC FANUC o Siemens.

Specifiche tecniche

• Modello/ID: YDA3132CNC
• Precisione di lavorazione: fino alla classe 6 secondo GB/T10095.1-2008
• Assi e cinematica: sei/sette assi, cinematica a quattro assi
• Metodo di asportazione: taglio a secco ad alta velocità (rullatura a secco)
• Mandrini e trasmissione: mandrino utensile con trasmissione ad ingranaggi; mandrino pezzo ad azionamento diretto
• Diametro massimo pezzo: 320 mm
• Modulo massimo: 8
• Angolo di rotazione max del porta-utensile: ±45°
• Velocità max mandrino utensile: 1000 r/min
• Velocità max tavola: 80 r/min
• Dimensione max utensile montato (Ø × lunghezza): Φ170×Φ230 mm
• Corsa assiale massima del rullo: 200 mm
• Distanza centro utensile → superficie tavola: 40–320 mm
• Distanza centro utensile → centro tavola: 220–570 mm
