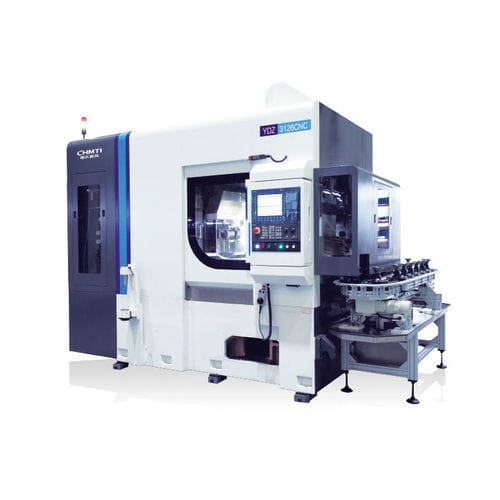

Macchina da taglio ingranaggi CNC YD31266/YDZ3126（CDR）

verticale

Sommario
La macchina è progettata per la produzione in serie di dentature mediante hobbing per autovetture, veicoli commerciali, macchine edili e riduttori. La precisione di lavorazione può raggiungere la classe 6 secondo GB/T10095.1-2008.

Prestazioni principali e caratteristiche

• Fresatrice per dentatura ad alta velocità con taglio a secco in configurazioni a sei/ sette/ undici assi con cinematica a quattro assi.
• Layout verticale: il montante si muove orizzontalmente per realizzare l'avanzamento radiale, assicurando un hobbing efficiente.
• Protezione totalmente chiusa, evacuazione rapida dei trucioli e sistema di raffreddamento a secco per buona stabilità termica e stabilità delle dimensioni.
• Mandrini utensile e pezzo con trasmissione a azionamento diretto, catena cinematica corta e alta precisione di trasmissione; cuscinetti a rulli ad alta rigidità consentono la lavorazione in taglio a secco ad alta velocità e alto carico per ingranaggi a modulo medio.
• Opzionali: dispositivi di carico/scarico per singola macchina e magazzino di trasferimento automatico per automazione e produzione flessibile.
• Opzioni di processo: smussatura per estrusione e sbavatore per integrare più lavorazioni; dispositivo di accoppiamento denti opzionale per hobbing di precisione dopo trattamento termico.
• Sistema di controllo configurabile con Siemens o FANUC.

Parametri tecnici principali

• Diametro massimo pezzo (mm): 260
• Modulo massimo pezzo (mm): 6
• Angolo di rotazione massimo testata utensile (°): ±45°
• Velocità massima mandrino fresa (g/min): 2500
• Velocità massima tavola (g/min): 250
• Dimensione massima utensile montabile (Ø × lunghezza) (mm): Φ130×230
• Corsa assiale massima della fresa (mm): 200
• Distanza centro fresa — centro rotazione tavola (mm): 30–220
• Distanza centro fresa — superficie tavola (mm): 135–485

Applicazioni e caratteristiche tecniche

• Settori: autovetture, veicoli commerciali, macchine edili, riduttori — adatta per hobbing ad alto volume.
• Precisione: fino alla classe 6 secondo GB/T10095.1-2008.
• Configurazioni assi: 6/7/11 assi (cinemática a quattro assi).
• Azionamenti: mandrini a trasmissione diretta, catena cinematica corta, cuscinetti a rulli ad alta rigidità.
• Raffreddamento e protezione: sistema a raffreddamento a secco, protezioni completamente chiuse, evacuazione rapida dei trucioli.
• Automazione: opzioni di carico/scarico e magazzino di trasferimento automatico.
• Funzioni opzionali: smussatura per estrusione, sbavatura, dispositivo di accoppiamento denti per hobbing di precisione post-tempra.
• Controllo: Siemens o FANUC disponibili.
• Vedere i parametri tecnici principali sopra per dati dimensionali e di velocità.
