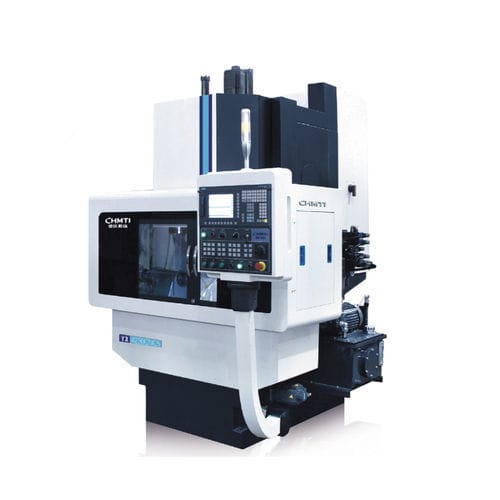

Macchina da taglio ingranaggi CNC YX42305

orizzontaleper a bloccaggio per ingranaggio conico

Panoramica
Principalmente destinata alla lavorazione degli ingranaggi per autovetture, veicoli commerciali e riduttori di precisione. La precisione di lavorazione può raggiungere la classe 5-6 secondo lo standard GB/T10095.1-2008.

Prestazioni e caratteristiche principali:

• La macchina è una rasatrice di denti CNC a cinque assi; ogni asse di movimento è azionato da un servomotore AC indipendente, permettendo rasatura assiale, rasatura radiale, rasatura diagonale e rasatura tangenziale.
• Layout verticale; colonna e basamento con struttura integrale ad alta rigidità; il carrello tangenziale è disposto all'interno della slitta radiale, offrendo elevata rigidità, struttura compatta e aspetto ordinato.
• Gli assi X, Y, Z sono azionati da servomotori digitali con viti a ricircolo di sfere, garantendo elevata precisione di posizionamento e ripetibilità e precisione di lavorazione stabile.
• La macchina è equipaggiata con un'interfaccia uomo-macchina; l'operatore inserisce i parametri dell'utensile, del pezzo, della compensazione e di taglio tramite l'interfaccia di dialogo; la macchina esegue automaticamente e applica compensazioni automatiche.
• Opzionale: dispositivo di carico/scarico automatico e sistema a portale per processi continui automatizzati, per rispondere alle esigenze di automazione.
• Adatta alla rasatura di ingranaggi cilindrici esterni a denti dritti e elicoidali, accoppiamenti e ingranaggi a gradini.

Specifiche tecniche principali (tabella mostrata come righe)
Intestazione: No | Specifica tecnica principale | Unità | YX4230CNC5
1 | Diametro massimo del pezzo | mm | 300
2 | Modulo massimo del pezzo | m | rasatura assiale 8, rasatura radiale 5
3 | Intervallo di velocità del tagliente di rasatura | r/min | 50-500
4 | Velocità di avanzamento del tavolo | mm/min | 1-1000
5 | Velocità di avanzamento del carrello radiale | mm/min | 0.2-1000
6 | Velocità di avanzamento del carrello tangenziale | mm/min | 1-500
7 | Intervallo di distanza dal centro di rotazione del tagliente al centro del punto morto | mm | 125-280

Caratteristiche / specifiche tecniche

• Nome del prodotto: macchina CNC per rasatura denti ad alta efficienza
• Modello: YX4230CNC5
• Settori applicabili: lavorazione ingranaggi per autovetture, veicoli commerciali e riduttori di precisione
• Precisione di lavorazione: fino alla classe 5-6 secondo GB/T10095.1-2008
• Tipo di macchina: rasatrice di denti CNC a cinque assi
• Sistema di azionamento: ogni asse azionato da servomotori AC indipendenti (X, Y, Z servomotore digitale + vite a ricircolo di sfere)
• Modalità di rasatura: rasatura assiale, rasatura radiale, rasatura diagonale, rasatura tangenziale
• Layout e struttura: disposizione verticale, colonna e basamento monoblocco ad alta rigidità; carrello tangenziale disposto nella slitta radiale
• HMI: interfaccia uomo-macchina per l'inserimento di parametri utensile/pezzo/compensazione/taglio e compensazione automatica
• Automazione: opzioni di carico/scarico automatico e sistema a portale per lavorazioni continue
• Diametro massimo del pezzo: 300 mm
• Modulo massimo del pezzo: rasatura assiale 8, rasatura radiale 5
• Intervallo di velocità del tagliente: 50-500 r/min
• Velocità di avanzamento del tavolo: 1-1000 mm/min
• Velocità di avanzamento del carrello radiale: 0.2-1000 mm/min
• Velocità di avanzamento del carrello tangenziale: 1-500 mm/min
• Intervallo di distanza centro rotazione tagliente - centro punto morto: 125-280 mm
