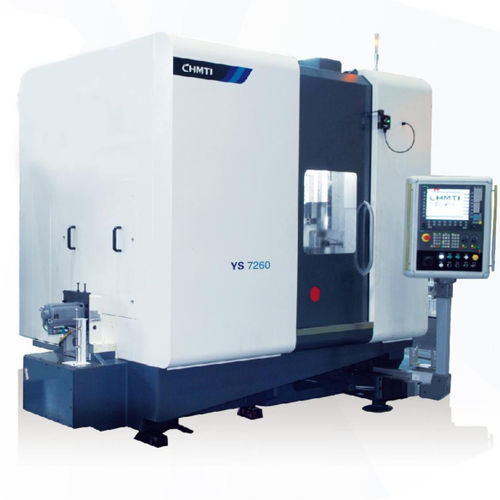

Centro di rettifica per ingranaggi YS7250/YS7260

verticaleCNC12 assi

Panoramica del prodotto
La macchina è progettata per la rettifica di precisione degli ingranaggi impiegati in cambi automatici, ingranaggi per autovetture e veicoli commerciali e riduttori di precisione. Supporta la produzione in serie con precisione corrispondente a classe 4–5 secondo GB/T10095.1-2008.

Prestazioni e caratteristiche principali

• Rettificatrice di ingranaggi CNC a dodici assi e cinque movimenti, adatta alla rettifica di viti senza fine ad alta precisione e alta efficienza.
• Mandrino della mola: mandrino elettrico ad azionamento diretto ad alta potenza importato dalla Germania; assi lineari con guide lineari rigide a rulli importate; viti a ricircolo di sfere precaricate ad alta precisione importate con feedback da riga Heidenhain o riga magnetica per controllo in anello chiuso.
• Il software macchina supporta la modifica arbitraria della linea di passo, compensazione della torsione della superficie dentata, dressatura puntuale (modifica profilo arbitraria), rettifica a trama superficiale, rettifica di ingranaggi asimmetrici a doppio angolo di pressione e rettifica con piccolo cono.
• Sistema di controllo: Siemens 840Dsl su piattaforma multicanale per il controllo flessibile di dodici assi CNC e l'automazione completa di serraggio, dressatura della mola, innesto ad alta velocità, insegnamento di rettifica automatico, insegnamento di dressatura automatico, distribuzione del materiale e ciclo completo di rettifica.
• Interfaccia uomo‑macchina sviluppata internamente con calcolo dei parametri d'ingranaggio e generazione automatica dei programmi di rettifica e dressatura.
• Caricamento automatico tramite magazzino di trasferimento monostazione sul lato destro e robot rotante per alimentazione e scarico automatico in produzione in serie.

Principali specifiche tecniche

• Serie prodotto: YS72 series
• Assi e cinematica: dodici assi, rettificatrice di ingranaggi cinque movimenti
• Sistema di controllo: Siemens 840Dsl piattaforma multicanale
• Mandrino mola: mandrino elettrico a trasmissione diretta tedesco, 38 kW
• Guide lineari e viti: guide lineari a rulli ad alta rigidità importate; viti a sfere precaricate di alta precisione importate
• Feedback posizione: riga Heidenhain o riga magnetica, controllo in anello chiuso
• Ø max pezzo: 500 mm (YS7250) / 600 mm (YS7260)
• Modulo max: 8 mm (YS7250) / 10 mm (YS7260)
• Velocità max mandrino mola: 7800 g/min
• Velocità max mandrino pezzo: 610 g/min (YS7250) / 390 g/min (YS7260)
• Distanza centro mola‑centro rotazione tavola: 50–440 mm (YS7250) / 50–510 mm (YS7260)
• Dimensione max montaggio mola: Φ300×Φ115×160 mm
• Dimensione max montaggio rullo: Φ140×Φ52×40 mm (YS7250) / Φ160×Φ52×40 mm (YS7260)
• Potenza mandrino: 38 kW

Applicazioni e funzioni chiave

• Produzione in serie di rettifica di ingranaggi di precisione per cambi automatici, ingranaggi veicolari e riduttori di precisione.
• Supporta processi completamente automatici: serraggio automatico, dressatura automatica, rettifica automatica, insegnamento e distribuzione del materiale.
• Supporta molteplici funzioni di correzione e rettifica di profili complessi per soddisfare requisiti di profilatura di fascia alta.

Caratteristiche / riepilogo tecnico

• Serie: YS72 series
• Dodici assi, rettificatrice CNC cinque movimenti
• Controllo: Siemens 840Dsl piattaforma multicanale
• Mandrino principale: mandrino elettrico diretto tedesco, 38 kW
• Guide e viti: guide lineari ad alta rigidità importate; viti a sfere precaricate alta precisione
• Feedback posizione: riga Heidenhain o riga magnetica
• Capacità: Ø max pezzo 500 / 600 mm
• Modulo max: 8 / 10 mm
• Velocità mandrino mola: 7800 g/min
• Automazione: magazzino di trasferimento monostazione e robot rotante
