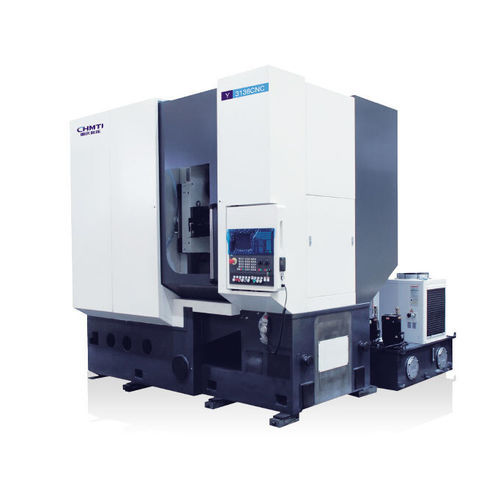

Macchina da taglio ingranaggi CNC Y3136/YD3136

Panoramica
Adatta per la lavorazione ad alta efficienza di ingranaggi a grande modulo e con pochi denti impiegati in veicoli commerciali, settore navale, eolico e macchine movimento terra. La precisione di lavorazione può raggiungere la classe 6 secondo la norma GB/T10095.1-2008.

Prestazioni principali e caratteristiche

• La macchina è una macchina CNC per dentatura a rolaggio a sei assi e quattro collegamenti che offre alta rigidità, alta efficienza e alta precisione.
• L'asse Y è disposto sotto una grande colonna con la guida dell'asse Y montata su un piano inclinato per aumentare la rigidità del porta-utensile e utilizzare il peso della macchina per compensare parzialmente la reazione di taglio, migliorando rigidità e stabilità.
• Il mandrino pezzo del modello YD3136CNC utilizza un motore di coppia integrato per garantire la rigidità e la precisione del sistema di trasmissione.
• La macchina è dotata di carenature di protezione esterne e interne completamente chiuse e di un affidabile sistema di raccolta e rimozione rapida di trucioli e nebbia d'olio.
• La macchina può essere configurata con sistemi CNC Siemens o Fanuc.

Principali specifiche tecniche
No. | Specifica | Unità | Y3136CNC | YD3136CNC
1 | Diametro massimo del pezzo | mm | 360 | 360
2 | Modulo massimo del pezzo | mm | 16 | 16
3 | Angolo massimo di rotazione del portautensili | ° | ±45° | ±45°
4 | Velocità massima del mandrino della fresa | r/min | 400 | 400
5 | Velocità massima del tavolo | r/min | 60 | 80
6 | Dimensione massima di montaggio dell'utensile (diametro×lunghezza) | mm | Φ220×230 | Φ220×230
7 | Corsa assiale massima della fresa | mm | 200 | 200
8 | Distanza dal centro della fresa al centro di rotazione del tavolo | mm | 70-320 | 70-320
9 | Distanza dal centro della fresa alla superficie del tavolo | mm | 150-590 | 150-590

Caratteristiche/Specifiche

• Modello: Y3136CNC / YD3136CNC
• Nome del prodotto: Macchina CNC per dentatura a taglio pesante
• Categoria: Macchina per dentatura/rolamento ingranaggi
• Applicazione di lavorazione: Adatta per la lavorazione ad alta efficienza di ingranaggi a grande modulo e con pochi denti per veicoli commerciali, navi, eolico e macchine movimento terra
• Precisione di lavorazione: Fino alla classe 6 secondo GB/T10095.1-2008
• Struttura e controllo: Sei assi, quattro collegamenti; dotata di sistema CNC Siemens/Fanuc
• Mandrino: Mandrino pezzo YD3136CNC con motore di coppia integrato
• Protezione e rimozione trucioli: Carenature di protezione esterne e interne completamente chiuse, sistema di raccolta e rimozione rapida di trucioli e nebbia d'olio
