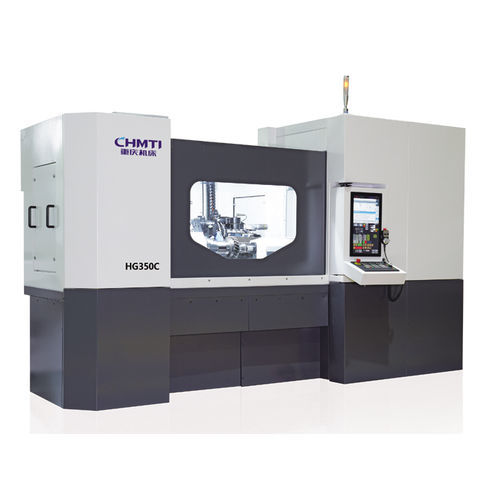

Centro di rettifica cilindrico esterno HG350C

per ingranaggiorizzontaleCNC

Panoramica
Rettificatrice orizzontale per conformazione denti CNC a 6 assi HG350C progettata per la rettifica di ingranaggi ad alta precisione. La macchina integra una piattaforma di controllo CNC multicanale (Siemens One) e un'interfaccia HMI user‑oriented che consente il calcolo dei parametri dell'ingranaggio, la generazione automatica dei programmi di rettifica e di dressatura, la diagnostica remota e gli aggiornamenti software.

Specifiche tecniche principali (HG350C)

• Modello: HG350C
• Diametro massimo del pezzo: 350 mm
• Modulo massimo: 12
• Lunghezza massima del pezzo: 1000 mm
• Peso massimo del pezzo: 200 kg
• Corsa massima del tavolo: 1300 mm
• Velocità massima di avanzamento del tavolo: 16 m/min
• Gamma di velocità del pezzo: 0–100 rpm
• Gamma angolare della testa di rettifica: 180° (+55° ~ -125°)
• Velocità massima del mandrino: 5000 rpm
• Potenza mandrino mola: 15 kW
• Diametro×larghezza max mola montabile: 406 × 30 mm
• Peso netto (macchina): 8000 kg

Caratteristiche principali

• Architettura CNC a 6 assi per la rettifica di conformazione di ingranaggi ad alta precisione
• Supporto per rettifica monolaterale e bilaterale, profilatura della traccia dente e compensazione dell'angolo di torsione
• Controllo Siemens One con gestione multiassi e HMI intuitiva (interfaccia zero-programmazione)
• Equilibratura automatica della mola e avanzato sistema di dressatura in linea
• Misura in linea con feedback di scostamento per correzione automatica e allineamento automatico degli ingranaggi tramite sonda
• Opzioni per rilevamento con sonda e compensazione completa dell'usura della mola di dressatura
