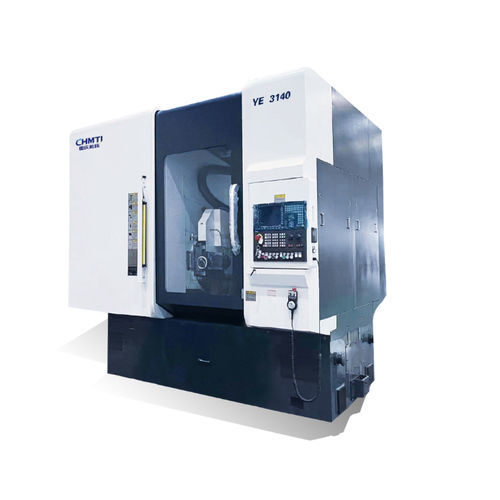

Macchina da taglio ingranaggi CNC YE3140/YE3160

orizzontale

Panoramica del prodotto
La macchina è progettata principalmente per la rettifica/sgrossatura ad alta produzione ed efficienza degli ingranaggi utilizzati in autovetture, veicoli commerciali, macchine da costruzione, macchinari marini, macchine agricole e riduttori. La precisione di lavorazione può raggiungere la classe 6 secondo GB/T10095.1-2008.

Prestazioni principali e caratteristiche

• La macchina è una fresatrice per ingranaggi CNC ad alta efficienza a sei assi con interpolazione su quattro assi, in grado di eseguire lavorazioni a secco, a umido, con lubrificazione minima (MQL) e con refrigerante a base d'acqua.
• Il tavolo è azionato direttamente da un motore di coppia; il portautensile utilizza una trasmissione con ingranaggio a differenza di un dente.
• Il sistema mandrino del tavolo e le viti/ cuscinetti degli assi X, Y, Z utilizzano lubrificazione olio-aria.
• L'asse Y impiega una colonna di grande sezione con scorrimento del portautensile per la corsa assiale; struttura compatta, buona rigidità statica e dinamica, adatta a frese multi-testa e grandi corse, particolarmente indicata per la lavorazione efficiente di ingranaggi a modulo medio e grande.
• Gli assi X e Z utilizzano guide lineari importate; l'asse Y utilizza guide rivestite in polimero ad alto/basso livello.
• Dotata di protezioni completamente chiuse, dispositivo automatico di asportazione trucioli e serraggio automatico del pezzo; unità opzionale di carico/scarico automatico e magazzino pezzi; integrabile in linee di produzione automatizzate per ingranaggi.
• Fornita con interfaccia HMI, funzioni di programmazione parametrica e autodiagnosi di sistema.
• Il sistema di controllo può essere configurato con FANUC o SIEMENS.

Principali specifiche tecniche (confronto YE3140 / YE3160)
Voce | Principali specifiche tecniche | Unità | YE3140 | YE3160
1 | Diametro massimo del pezzo | mm | 400 | 600
2 | Modulo massimo del pezzo | mm | 8 (umido 12) | 8 (umido 12)
3 | Angolo di rotazione massimo (asse A) | deg | ±45° | ±45°
4 | Diametro×lunghezza massima di montaggio della fresa | — | Φ170×230 | Φ170×230
5 | Corsa assiale massima dell'utensile (asse Y) | mm | 200 | 200
6 | Distanza orizzontale dal centro della fresa al centro del tavolo (asse X) | mm | 70-370 | 70-420
7 | Distanza verticale dal centro della fresa alla superficie del tavolo (asse Z) | mm | 250-850 | 250-850
8 | Distanza dalla faccia terminale del supporto esterno alla superficie del tavolo (asse Z2) | mm | 400-900 | 400-900
9 | Velocità massima della fresa (asse B) | rpm | 1500 | 1500
10 | Velocità massima del tavolo (asse C) | rpm | 200 | 200
11 | Potenza del motore principale | kW | 22 | 22

Caratteristiche / Specifiche (sintesi)

• Modello / N.: YE3140 / YE3160
• Nome prodotto: fresatrice per ingranaggi CNC
• Settori applicabili: autovetture, veicoli commerciali, macchine da costruzione, macchinari marini, macchine agricole, riduttori, ecc.
• Precisione di lavorazione: fino alla classe 6 secondo GB/T10095.1-2008
• Assi e interpolazione: sei assi, interpolazione su quattro assi
• Modalità di taglio: taglio a secco / taglio a umido / MQL / refrigerazione a base d'acqua
• Potenza motore principale: 22 kW
• Velocità massima della fresa: 1500 rpm; velocità massima del tavolo: 200 rpm
• Diametro×lunghezza tipico di montaggio della fresa: Φ170×230
• Controlli disponibili: FANUC o SIEMENS
