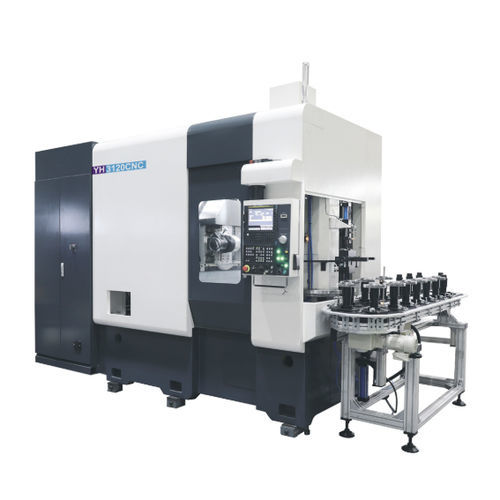

Macchina da taglio ingranaggi CNC YS3120(CD)/YH3120CNC(CD)

verticale

Sintesi
Macchina adatta alla lavorazione degli ingranaggi per settori quali motocicli, autovetture, strumenti e strumentazione, utensili elettrici, meccanica generale e riduttori. Ottimo rapporto costo/prestazioni. Precisione di lavorazione raggiungibile fino alla classe 6 secondo GB/T10095.1-2008.

Prestazioni principali e caratteristiche

• Macchina dentatrice a secco a sei assi / tredici assi con cinematica a quattro sincronismi, progettata per funzionamento ad alta velocità, efficiente e a basso impatto ambientale.
• YS3120/YS3120-CD: ogni asse di movimento CNC è azionato da servomotori AC indipendenti; asse B con servomotore di mandrino ad alta potenza e trasmissione a due stadi con ingranaggi elicoidali di alta precisione e meccanismo terminale; asse C con trasmissione ad ingranaggi elicoidali di alta precisione per indicizzazione ad alta velocità e precisione.
• YH3120/YH3120-CD: asse B azionato direttamente da motore integrato; asse C azionato da motore torcente integrato; mandrino del tavolo supportato da cuscinetti a sfere ad contatto obliquo di alta precisione.
• Layout verticale con spostamento orizzontale della colonna per avanzamento radiale, per ottenere dentatura efficiente.
• Struttura compatta e ingombro ridotto; carter completamente chiusi, protezione interna contro i trucioli e sistema di raffreddamento a secco per lavorazioni ad alta velocità in modalità a secco.
• Possibilità di configurazione con fresatura-forma per smussi, integrando più operazioni.
• Opzioni di automazione per singola macchina e varie interfacce di collegamento per produzione automatizzata e flessibile.
• Opzionale dispositivo di accoppiamento denti per dentatura di finitura dopo trattamento termico.
• Sistemi di controllo disponibili: FANUC, SIEMENS o GSK25iG.

Specifiche tecniche principali
Nota: le colonne della tabella si leggono come "Specificazione / YS3120/YS3120-CD / YH3120/YH3120-CD"
Diametro massimo pezzo (mm): 200 / 200
Modulo massimo pezzo (mm): 6 / 6
Angolo massimo rotazione portautensile (°): ±45° / ±45°
Velocità max mandrino mola (g/min): 1500 / 2300
Velocità max tavola (g/min): 200 / 250
Dimensione max utensile (Ø×L, mm): Φ130×230 / Φ130×230
Corsa assiale max mola (mm): 180 / 180
Distanza centro mola - centro rotazione tavola (mm): 30–230 / 30–230
Distanza centro mola - superficie tavola (mm): 185–485 / 185–485

Settori applicabili / consigliati

• Lavorazione di ingranaggi piccoli e medi per motocicli, autovetture, meccanica generale, riduttori, utensili elettrici e strumentazione.
• Per scenari di lavorazione di ingranaggi pesanti consultare modelli di dimensioni maggiori con parametri analoghi.

Osservazioni
Sono disponibili più modelli e configurazioni (es. serie YS3120, YH3120). Sistema di controllo e opzioni selezionabili in base al pezzo da lavorare e alle esigenze di automazione.

Specifiche chiave

• Precisione di lavorazione: fino alla classe 6 secondo GB/T10095.1-2008.
• Diametro max pezzo: 200 mm (entrambe le varianti).
• Modulo max pezzo: 6 mm.
• Angolo max rotazione portautensile: ±45°.
• Velocità max mandrino mola: serie YS3120 1500 g/min; serie YH3120 2300 g/min.
• Velocità max tavola: serie YS3120 200 g/min; serie YH3120 250 g/min.
• Dimensione max utensile: Φ130×230 mm.
• Corsa assiale max mola: 180 mm.
• Intervallo distanza centro mola - centro rotazione tavola: 30–230 mm.
• Distanza centro mola - superficie tavola: 185–485 mm.
• Opzioni di sistema di controllo: FANUC, SIEMENS, GSK25iG.
