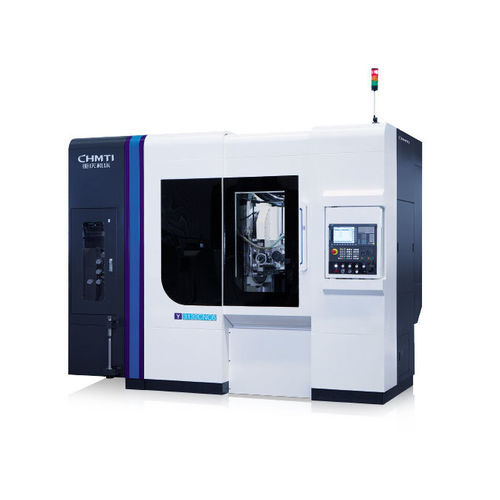

Macchina da taglio ingranaggi CNC Y31326~7

verticale

Panoramica del prodotto
Macchina progettata per la lavorazione ad alta efficienza e in grandi volumi degli ingranaggi per auto, veicoli commerciali, macchine da costruzione, macchine navali, macchine agricole e riduttori. La precisione di finitura può raggiungere la classe 6 secondo GB/T10095.1-2008.

Prestazioni principali e caratteristiche

• Rettifica/sgrossatura a rullatura CNC ad alta efficienza a sei assi e quattro connessioni, lavorazione in ambiente umido.
• Layout verticale con grandi guide piane in ghisa, raschiate con precisione per buona resistenza di contatto e precisione di movimento; struttura compatta e elevata rigidità statica/dinamica. Adatta all'uso di portautensili multi-testa e grandi avanzamenti di taglio, aumentando significativamente l'efficienza di taglio, in particolare per ingranaggi a modulo medio e grande.
• Dotata di copertura completamente chiusa, sistema di raccolta degli aerosol d'olio, dispositivo di evacuazione automatica dei trucioli e serraggio automatico del pezzo; unità di carico/scarico automatica e magazzino pezzi opzionali per l'integrazione in linee di produzione automatizzate.
• Interfaccia uomo-macchina (HMI), programmazione parametrica e funzioni di autodiagnosi del sistema.
• Configurabile con sistemi di controllo FANUC o SIEMENS.

Principali specifiche tecniche

• Diametro massimo pezzo: 320 mm
• Modulo massimo pezzo: 10 mm
• Angolo massimo di rotazione del portautensili: ±45°
• Velocità massima mandrino rullatore: 700 giri/min
• Velocità massima tavola: 60 giri/min
• Dimensione massima montaggio utensile (Ø×L): Φ170×230 mm
• Corsa assiale massima del rullo: 200 mm
• Distanza tra il centro del rullo e il centro di rotazione della tavola: 40–310 mm
• Distanza dal centro del rullo alla superficie della tavola: 210–570 mm

Caratteristiche / specifiche / tecnologia

• Nome del prodotto: Rettifica per denti CNC ad alta efficienza
• Settori applicabili: auto, veicoli commerciali, macchine da costruzione, macchine navali, macchine agricole, riduttori
• Modalità di lavorazione: a umido
• Assi: sei assi, quattro connessioni
• Guide: grandi guide piane in ghisa, raschiate con precisione
• Protezione: copertura completamente chiusa, sistema di raccolta aerosol d'olio, evacuazione automatica trucioli
• Automazione: unità di carico/scarico e magazzino pezzi opzionali; supporto per integrazione in linee automatizzate
• Sistema di controllo: configurabile FANUC o SIEMENS
• Precisione di lavorazione: fino alla classe 6 (GB/T10095.1-2008)
• Diametro max pezzo: 320 mm
• Modulo max: 10 mm
• Velocità max mandrino rullo: 700 giri/min
• Velocità max tavola: 60 giri/min
• Dimensione max utensile: Φ170×230 mm
• Corsa assiale rullo: 200 mm
• Distanza centro rullo - centro rotazione tavola: 40–310 mm
• Distanza centro rullo - superficie tavola: 210–570 mm
