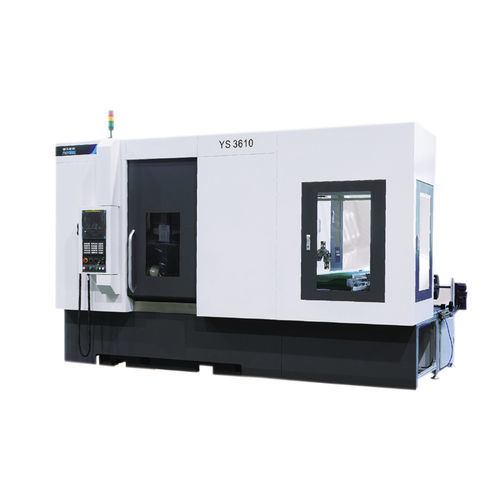

Macchina da taglio ingranaggi CNC YS3610

orizzontale

Panoramica
Lo YS3610 è una macchina CNC orizzontale per dentatura progettata per la lavorazione di ingranaggi a piccolo modulo e grande angolo di elica, impiegata in moto, strumenti, giocattoli, attrezzature da pesca e settori affini. La macchina supporta la lavorazione a secco e può raggiungere precisioni conformi a GB/T10095.1-2008 classe 6.

Principali prestazioni e caratteristiche

• Macchina orizzontale per dentatura a sei assi e cinematica a 4 collegamenti, adatta a piccoli moduli e grandi angoli di elica.
• Struttura compatta con carenature di protezione esterne e interne per consentire la lavorazione a secco in sicurezza.
• Struttura a letto orizzontale per un migliore accoppiamento dei componenti e rigidità complessiva, con ingombro ridotto.
• Mandrino porta-utensile azionato direttamente da motore mandrino servo per catena cinematica corta, elevata precisione e buona rigidità.
• Tavola con coppia di ingranaggi elicoidali ad alta precisione per la suddivisione, dotata di dispositivo di eliminazione gioco, adatta a lavorazioni ad alta velocità e alta precisione.
• Configurazione standard: FANUC 0i-MF; opzionali: GSK25iG, Siemens 828D o altri sistemi compatibili.
• Opzionale alimentatore automatico e tramoggia per lavorazione continua automatica.

Principali specifiche tecniche

• Numero prodotto: YS3610
• Tipo di macchina: macchina orizzontale per dentatura a sei assi e 4 collegamenti, lavorazione a secco
• Diametro massimo pezzo: 100 mm
• Modulo massimo pezzo: 3 mm
• Angolo massimo di rotazione del portautensili: ±60°
• Velocità massima mandrino rocchetto: 4000 r/min
• Velocità massima tavola: 400 r/min
• Dimensione massima montaggio utensile (Ø × lunghezza): φ80 × 110 mm
• Corsa assiale massima dell'utensile: 100 mm
• Intervallo distanza tra centro utensile e centro di rotazione tavola: 10–110 mm
• Distanza dal centro utensile alla superficie della tavola: 150–500 mm
• Precisione di lavorazione: fino a GB/T10095.1-2008 classe 6
• Configurazione standard: sistema CNC FANUC 0i-MF (opzioni GSK25iG o Siemens 828D)
• Opzioni: alimentatore automatico e tramoggia per automazione continua

Ambito di applicazione
Adatta alla lavorazione di ingranaggi a piccolo modulo e grande angolo di elica; impiegata in ambiti quali motociclette, strumentazione, giocattoli, attrezzature da pesca e settori correlati.

Note
La precisione di lavorazione può raggiungere la classe 6 secondo GB/T10095.1-2008. Il sistema CNC standard e la trasmissione sono quelli indicati; alimentatori automatici e tramogge sono disponibili come optional.
