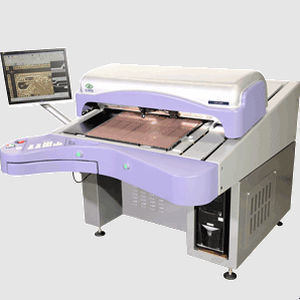

Sistema di ispezione ottico CVR 100 Fi
a visione videoa cameraautomatizzato

Sistema di ispezione ottico - CVR 100 Fi - CIMS - a visione video / a camera / automatizzato
Sistema di ispezione ottico - CVR 100 Fi - CIMS - a visione video / a camera / automatizzato
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
a camera, ottico, a visione video
Specificazioni
automatizzato
Tipo
di controllo qualità, per rilevamento di difetti, di difetto di superficie, visivo, video
Applicazioni
per l'industria elettronica, per PCB
Altre caratteristiche
ad alta risoluzione, controllato da computer, senza contatto

Descrizione

Descrizione
Stazione di verifica AVI per schede finite, progettata per l'ispezione di substrati HDI e IC di fascia alta. CVR 100 Fi è ottimizzata per tecnologie con larghezze linea/spazio a partire da 10 µm (minimo) e per processi tipici nell'intervallo 10–30 µm. Il sistema combina illuminazione avanzata a configurazioni multiple e luce video regolabile per fornire immagini dei difetti nitide e una classificazione accurata. Meccanica robusta e hardware ad alte prestazioni garantiscono elevata produttività e affidabilità. L'interfaccia utente e il design ergonomico supportano un'interazione operatore efficiente con una formazione minima. CVR 100 Fi è pienamente compatibile con i sistemi di gestione dati CDB™ e CDBIC™ e si integra con tutti i sistemi CIMS AOI e con il sistema di ispezione finale Phoenix Fi.

Punti salienti
  • Più configurazioni di illuminazione per rilevamento difetti flessibile
  • Zoom variabile con calibrazione automatizzata
  • Tavolo a vuoto fisso per movimentazione stabile
  • Design ergonomico per comfort ed efficienza dell'operatore
  • Movimento ottimizzato difetto-a-difetto per ridurre i tempi di ispezione
  • Immagine del difetto nitida con illuminazione video regolabile

Opzioni
  • Auto-marker per marcatura dei difetti
  • Lettore di codici a barre per tracciabilità
  • Braccio monitor regolabile
  • CDB™/CDBIC™ — classificazione dei difetti e mappatura virtuale dei difetti
  • VVS™ — sistema di verifica virtuale
  • SharpLight™ — miglioramento dell'immagine video

Compatibilità
Pienamente compatibile con i sistemi di gestione dati CDB™ e CDBIC™. Si integra con tutti i sistemi CIMS AOI e con il sistema di ispezione finale Phoenix Fi.

Specifiche tecniche
  • Tipo di prodotto: stazione di verifica AVI per schede finite
  • Substrati target: substrati HDI e IC di fascia alta
  • Capacità linea/spazio: ottimizzata per 10–30 µm (minimo 10 µm)
  • Illuminazione: illuminazione avanzata a configurazioni multiple; luce video regolabile
  • Ottica: zoom variabile con calibrazione automatizzata
  • Tavolo: tavolo a vuoto fisso
  • Design: interfaccia utente ergonomica e postazione di lavoro ottimizzata
  • Prestazioni: meccanica robusta e hardware ad alte prestazioni per elevata produttività
  • Movimento: movimento ottimizzato difetto-a-difetto
  • Gestione dei difetti: supporta marcatura e riparazione dei difetti; auto-marker opzionale
  • Accessori opzionali: lettore di codici a barre, braccio monitor regolabile
  • Compatibilità software: CDB™ / CDBIC™; VVS™ verifica virtuale; SharpLight™ miglioramento immagine video
  • Integrazione: compatibile con tutti i sistemi CIMS AOI e il sistema di ispezione finale Phoenix Fi
