Sistema di ispezione ottico Phoenix LT
a visione videoa cameraautomatizzato

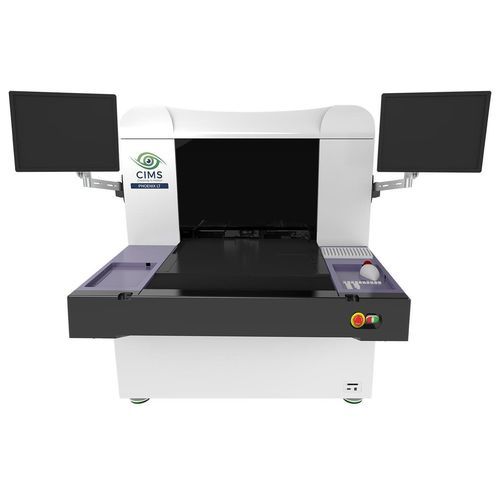

Sistema di ispezione ottico - Phoenix LT - CIMS - a visione video / a camera / automatizzato
Sistema di ispezione ottico - Phoenix LT - CIMS - a visione video / a camera / automatizzato
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
a camera, ottico, a visione video
Specificazioni
automatizzato
Tipo
di controllo qualità, per rilevamento di difetti, di misura, di saldatura
Applicazioni
per l'industria elettronica, per PCB
Applicazioni prodotto
per grandi pezzi, per materiali in fogli
Configurazione
in linea
Altre caratteristiche
ad alta risoluzione, controllato da computer, senza contatto

Descrizione

Descrizione
Phoenix LT è un sistema AOI (Ispezione Ottica Automatica) progettato per l'ispezione di pannelli di grandi dimensioni. Ispeziona pannelli fino a 36" x 42" (914 mm x 1.067 mm) e supporta una capacità minima linea/spazio fino a 40 µm. Il sistema integra la tecnologia ottica Microlight™ per un'illuminazione controllata e combina acquisizione immagini di qualità con algoritmi di rilevamento personalizzabili. Phoenix LT fa parte della famiglia Phoenix ed è alimentato dal motore di rilevamento multiplatform Spark™ per garantire bassa percentuale di falsi allarmi e rilevamento efficiente dei difetti.

Punti salienti
  • Motori lineari per movimento fluido e silenzioso
  • Struttura meccanica robusta per una scansione stabile
  • Tavolo a vuoto automatizzato per la gestione sicura dei pannelli
  • Firmware di elaborazione immagini ad alte prestazioni
  • Processori potenti per gestire grandi set di dati immagine
  • Impostazione rapida e intuitiva per nuovi lavori
  • Compatibile con automazione AMHS frontale/posteriore o integrazione robot
  • Due monitor operatore (uno per lato) per un funzionamento comodo


Opzioni
  • Fi™ – opzione ispezione finale per schede finite
  • +2DM™ metrologia – misurazione delle dimensioni del pannello
  • +2CD™ metrologia – misurazione 2D degli elementi del circuito
  • LDI™ – opzione ispezione foratura laser
  • CDB™ / CDBIC™ – classificazione dei difetti e mappatura virtuale dei difetti
  • VVS™ – sistema di verifica virtuale


Specifiche tecniche
  • Dimensione massima del pannello: 36" x 42" (914 mm x 1.067 mm)
  • Capacità minima linea/spazio: 40 µm
  • Tecnologia ottica: Microlight™ per copertura luminosa ottimizzata
  • Motore di rilevamento: Spark™ motore di rilevamento multiplatform
  • Acquisizione immagine: hardware di acquisizione all'avanguardia e software avanzato
  • Sistema di movimento: motori lineari per movimento fluido e silenzioso
  • Tavolo: tavolo a vuoto automatizzato
  • Elaborazione: firmware di elaborazione immagini ad alte prestazioni e processori potenti per gestire grandi quantità di dati
  • Compatibilità automazione: compatibile con AMHS frontale/posteriore o integrazione robot
  • Ergonomia operatore: due monitor (uno per lato) per un funzionamento comodo
