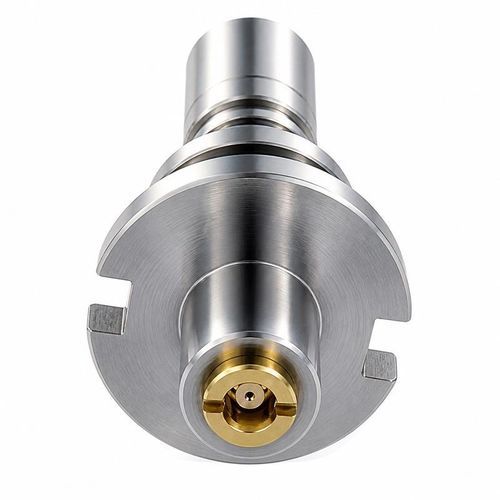

Trasduttore ad ultrasuoni sommergibile BBFM-V205K

ad alta frequenzadi misura

Panoramica
Il BBFM-V205K è un trasduttore ultrasonico specificato per anemometri 2D e 3D, monitoraggio meteorologico, misura del flusso d'aria di ventilazione e monitoraggio delle condotte industriali. La frequenza centrale è 205 kHz ±5% e l'angolo del fascio a mezza potenza è 14,5° ±10% a -3 dB. Questa geometria acustica deve essere considerata nella definizione dell'allineamento del trasduttore e del percorso sonoro negli assemblaggi di misura del vento.

Specifiche tecniche
Modello — BBFM-V205K
Frequenza centrale — 205 kHz ±5%
Impedenza minima — 800 Ω ±20%
Capacitanza — 280 pF ±20% a 1 kHz
Tensione operativa — Tensione di picco <810 Vpp
Temperatura operativa — -40 a +80 °C
Angolo del fascio a mezza potenza — 14,5° ±10% a -3 dB
Materiale dell'involucro — Lega di titanio
Montaggio — Fare riferimento al disegno dimensionale del prodotto
Grado di protezione — IP68
Peso — 33 g ±5%

Usi di monitoraggio specificati

• Anemometri ultrasonici 2D e 3D
• Monitoraggio meteorologico
• Misura del flusso d'aria di ventilazione
• Monitoraggio delle condotte industriali

Integrazione elettrica e meccanica
Elettronica di trasmissione e ricezione deve essere abbinata all'impedenza minima di 800 Ω ±20% e alla capacità di 280 pF ±20% a 1 kHz. La tensione di picco deve rimanere <810 Vpp. Utilizzare il disegno dimensionale per verificare l'interfaccia di montaggio e l'allineamento. La temperatura operativa specificata è -40 a +80 °C e l'assemblaggio finito deve mantenere la protezione IP68 dichiarata.

Caratteristiche tecniche / specifiche

• Modello: BBFM-V205K
• Frequenza centrale: 205 kHz ±5%
• Impedenza minima: 800 Ω ±20%
• Capacitanza: 280 pF ±20% a 1 kHz
• Tensione operativa: Tensione di picco <810 Vpp
• Temperatura operativa: -40 a +80 °C
• Angolo del fascio a mezza potenza: 14,5° ±10% a -3 dB
• Materiale dell'involucro: Lega di titanio
• Montaggio: Fare riferimento al disegno dimensionale del prodotto
• Grado di protezione: IP68
• Peso: 33 g ±5%
