Trasduttore ad ultrasuoni a ultrasuoni per tempo di transito BBFM-Q135K

sommergibilead alta frequenzadi misura

Panoramica

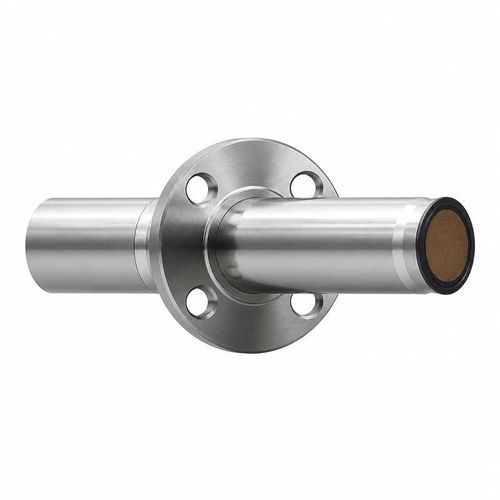

Il BBFM-Q135K è un trasduttore ultrasonico a 135 kHz progettato per la misura della portata di gas industriali e per moduli di misura time-of-flight. Supporta tragitti acustici da 0,10 a 1,5 m e presenta un fascio stretto (angolo a mezza potenza 7° ±10% a -3 dB). Scocca in acciaio inox con grado di protezione IP68 per ambienti gravosi.

Dati tecnici per il progetto del sistema

• Modello — BBFM-Q135K
• Frequenza centrale — 135 kHz ±5%
• Campo raccomandato — 0,10 a 1,5 m
• Impedenza minima — 500 Ω ±20%
• Capacitanza — 1.900 pF ±20% a 1 kHz
• Tensione di esercizio — Tensione di picco < 300 Vpp
• Temperatura di esercizio — -40 a +80 °C
• Pressione ammissibile — ≤3 kgf (0,3 MPa)
• Angolo a mezza potenza — 7° ±10% a -3 dB
• Materiale involucro — Acciaio inox
• Grado di protezione — IP68
• Peso — 330 g ±5% con cavo 1 m

Applicazioni per la misurazione del gas

• Misuratori di portata gas industriali
• Contatori gas per monitoraggio di processo o custody
• Misura della velocità del gas
• Moduli di misura time-of-flight

Requisiti di eccitazione e ricezione
Elettronica di pilotaggio e ricezione deve essere abbinata all'impedenza minima specificata (500 Ω ±20%) e alla capacità (1.900 pF ±20% a 1 kHz). La tensione di pilotaggio di picco deve rimanere inferiore a 300 Vpp. Mantenere le condizioni operative tra -40 e +80 °C e sotto il limite di pressione indicato. L'involucro in acciaio inox IP68 consente immersione e lavaggio se necessario.

Caratteristiche / Specifiche tecniche

• Modello: BBFM-Q135K
• Frequenza centrale: 135 kHz ±5%
• Campo: 0,10–1,5 m (raccomandato)
• Impedenza: ≥500 Ω ±20%
• Capacitanza: 1.900 pF ±20% @1 kHz
• Pilotaggio di picco: < 300 Vpp
• Temperatura: -40 a +80 °C
• Pressione: ≤3 kgf / 0,3 MPa
• Angolo del fascio: 7° ±10% (-3 dB)
• Involucro: Acciaio inox
• Protezione: IP68
• Peso: 330 g ±5% (con cavo 1 m)
