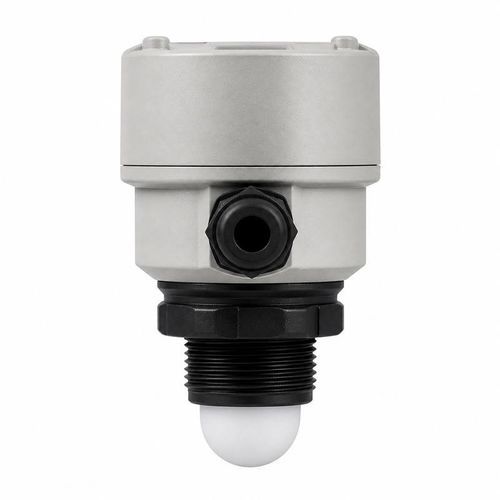

Trasduttore ad ultrasuoni sommergibile BBFM-Q32K

di misura

Trasduttore ultrasonico a contatto con il liquido per misura di portata
Il BBFM-Q32K è destinato a contatori di portata liquida industriali, misurazione della velocità nelle tubazioni, monitoraggio dei flussi negli impianti di trattamento delle acque e moduli integrati di misura del flusso. La sua frequenza centrale specificata è 32 kHz ±20%.

Specifiche acustiche
La specifica acustica indica un angolo del fascio a mezza potenza di 20° ±10% a -3 dB. Questa caratteristica del fascio deve essere considerata in relazione al percorso acustico richiesto durante il posizionamento del trasduttore.

Specifiche elettriche e ambientali
Modello: BBFM-Q32K
Frequenza centrale: 32 kHz ±20%
Impedenza minima: 30 Ω ±20%
Capacitanza: 75000 pF ±20% a 1 kHz
Tensione di esercizio: tensione di picco <3000 Vpp
Temperatura di esercizio: -40 a +80°C
Valutazione della pressione: ≤10 kgf o 1 MPa
Angolo del fascio a mezza potenza: 20° ±10% a -3 dB
Materiale della scocca: 304 + PI
Montaggio: fare riferimento al disegno delle dimensioni del prodotto
Classe di protezione: IP68

Usi specificati per il flusso di liquidi

• Contatori di portata liquida industriali
• Misurazione della velocità nelle tubazioni
• Monitoraggio dei flussi negli impianti di trattamento delle acque
• Moduli integrati di misura del flusso

Punti di integrazione
Allineare l'elettronica di trasmissione e ricezione all'impedenza minima dichiarata di 30 Ω ±20% e alla capacità di 75000 pF ±20% a 1 kHz. La tensione di picco deve rimanere <3000 Vpp. Utilizzare il disegno delle dimensioni per verificare l'interfaccia di montaggio e lo spazio disponibile. L'installazione completata deve operare tra -40 e +80°C e a non più di 10 kgf o 1 MPa mantenendo la protezione IP68 dichiarata.

Specifiche tecniche

• Modello: BBFM-Q32K
• Frequenza centrale: 32 kHz ±20%
• Impedenza minima: 30 Ω ±20%
• Capacitanza: 75000 pF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco <3000 Vpp
• Intervallo di temperatura di esercizio: -40 a +80°C
• Valutazione della pressione: ≤10 kgf o 1 MPa
• Angolo del fascio a mezza potenza: 20° ±10% a -3 dB
• Materiale della scocca: acciaio inox 304 + PI
• Montaggio: vedere il disegno delle dimensioni del prodotto per l'interfaccia
• Classe di protezione: IP68
