Trasduttore di portata a ultrasuoni per tempo di transito BBFM-Q200K-B

ad ultrasuoniacusticovolumetrico

Panoramica

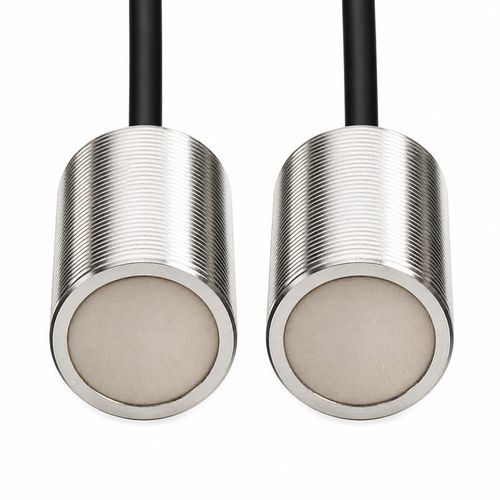

Il BBFM-Q200K-B è un trasduttore ultrasonico per portata di gas destinato a contatori industriali e moduli di misura a tempo di transito. Opera a frequenza centrale 200 kHz ±5% ed è progettato per percorsi acustici di riferimento compresi tra 0,10 e 1,5 m. Sono disponibili due opzioni di fascio/montaggio: variante a fascio stretto con filettatura M18 × 1,5 e variante a fascio più ampio con montaggio secondo disegno. Adatto per applicazioni di misura in cui è richiesta protezione IP68.

Specifiche tecniche principali
Parametro — Specifica
Modello — BBFM-Q200K-B
Frequenza centrale — 200 kHz ±5%
Intervallo raccomandato — 0,10 a 1,5 m
Impedenza minima — 900 Ω ±20%
Capacitanza — 600 pF ±20% a 1 kHz
Tensione operativa — Tensione di picco < 450 Vpp
Temperatura operativa — -40 a +80°C
Pressione massima — ≤3 kgf (0,3 MPa)
Angolo standard a mezza potenza — 6° ±10% a -3 dB
Montaggio standard — Filettatura M18 × 1,5
Grado di protezione — IP68

Configurazioni disponibili

• 200 kHz ±5% — 6° ±10% a -3 dB — Scocca in acciaio inox — Filettatura M18 × 1,5
• 200 kHz ±5% — 11,8° ±10% a -3 dB — Variante acciaio 304 — Montaggio secondo disegno

Applicazioni di misura specificate

• Contatori industriali di gas
• Contatori di gas
• Misura della velocità del gas
• Moduli di misura a tempo di transito

Selezione e integrazione elettrica
Scegliere angolo di fascio e montaggio in base al percorso acustico, al mezzo gassoso e alle vincoli di installazione. Assicurarsi che il percorso di misura rimanga nell'intervallo di riferimento 0,10–1,5 m.

• Adattare l'elettronica trasmittente/ricevente a un'impedenza minima di 900 Ω ±20% e a una capacità di 600 pF ±20% a 1 kHz.
• Mantenere la tensione di picco sotto i 450 Vpp.
• Verificare il funzionamento tra -40 e +80°C e fino a 3 kgf (0,3 MPa) di pressione.
• Confermare la protezione IP68 per l'installazione prevista.

Specifiche tecniche

• Modello: BBFM-Q200K-B
• Frequenza centrale: 200 kHz ±5%
• Intervallo raccomandato (riferimento): 0,10 a 1,5 m
• Impedenza minima: 900 Ω ±20%
• Capacitanza: 600 pF ±20% a 1 kHz
• Tensione operativa: Tensione di picco < 450 Vpp
• Temperatura operativa: -40 a +80°C
• Pressione massima: ≤3 kgf (0,3 MPa)
• Angolo standard a mezza potenza: 6° ±10% a -3 dB
• Opzione fascio alternativa: 11,8° ±10% a -3 dB (vedere disegno per il montaggio)
• Montaggio standard: Filettatura M18 × 1,5
• Scocca / materiale: Acciaio inox / varianti 304
• Grado di protezione: IP68
