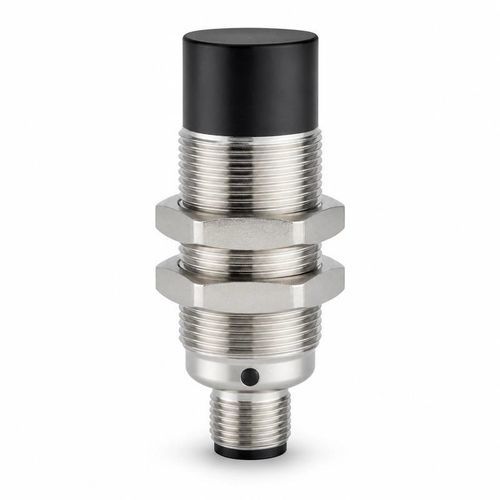

Trasduttore di portata a ultrasuoni per tempo di transito BBFM-Q160K

di gas

Panoramica del prodotto Il BBFM-Q160K è un trasduttore ultrasonico per la misurazione della portata di gas, progettato specificatamente per misuratori di portata di gas industriali, contatori di gas, sistemi di misurazione della velocità del gas e moduli di misurazione del gas a tempo di transito. La sua frequenza centrale è di 160 kHz ±5%, con un campo di riferimento compreso tra 0,15 e 2 m. L’angolo del fascio a metà potenza è di 9,8° ±10% a -3 dB. Specifiche prestazionali e di interfaccia Parametro: Specifica Modello: BBFM-Q160K Frequenza centrale: 160 kHz ±5% Intervallo raccomandato: da 0,15 a 2 m Impedenza minima: 350 Ω ±20% Capacità: 900 pF ±20% a 1 kHz Tensione di funzionamento: Tensione di picco <450 Vpp Temperatura di funzionamento: da -40 a +80 °C Pressione nominale: ≤16 kgf o 1,6 MPa Angolo del fascio a metà potenza: 9,8° ±10% a -3 dB Materiale dell’alloggiamento: lega di titanio Montaggio: fare riferimento al disegno quotato del prodotto Grado di protezione: IP68 Peso: 10,5 g ±5% con cavo da 22 cm Funzioni di misurazione indicate nella fonte

• Misuratori di portata di gas industriali
• Misuratori di gas
• Misura della velocità del gas
• Moduli di misurazione del gas a tempo di transito

Adattamento del percorso acustico e dell’elettronica Il percorso acustico deve essere selezionato all’interno dell’intervallo di riferimento compreso tra 0,15 e 2 m, tenendo conto dell’angolo del fascio a metà potenza di 9,8°, del gas di lavoro e della geometria di montaggio disponibile. L’interfaccia elettronica deve essere adattata all’impedenza minima di 350 Ω ±20% e alla capacità di 900 pF ±20% misurata a 1 kHz. La tensione di picco deve essere mantenuta al di sotto di 450 Vpp. Controlli ambientali e di configurazione Verificare il funzionamento in un intervallo di temperatura compreso tra -40 e +80 °C e a una pressione non superiore a 16 kgf o 1,6 MPa. Il trasduttore è classificato IP68. Il peso indicato di 10,5 g ±5% si riferisce alla versione con cavo da 22 cm, mentre le dimensioni esatte di montaggio devono essere ricavate dal disegno del prodotto. Caratteristiche / specifiche tecniche

• Modello: BBFM-Q160K
• Frequenza centrale: 160 kHz ±5%
• Intervallo raccomandato (di riferimento): da 0,15 a 2 m
• Angolo del fascio a metà potenza: 9,8° ±10% a -3 dB
• Impedenza minima: 350 Ω ±20%
• Capacità: 900 pF ±20% a 1 kHz
• Tensione di funzionamento: Tensione di picco <450 Vpp
• Temperatura di funzionamento: da -40 a +80 °C
• Pressione nominale: ≤16 kgf o 1,6 MPa
• Materiale dell'alloggiamento: Lega di titanio
• Grado di protezione: IP68
• Peso: 10,5 g ±5% (con cavo da 22 cm)
