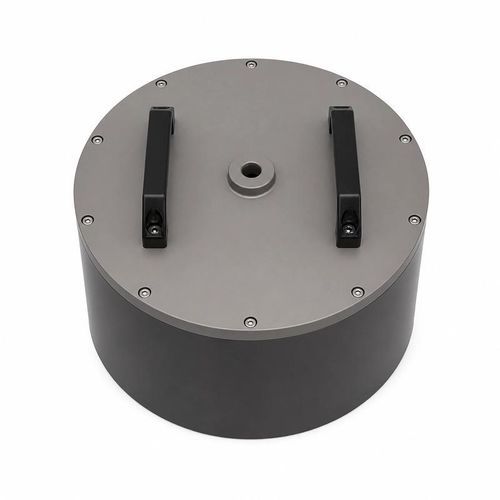

Trasduttore di portata ad ultrasuoni BBFM-Q15K

volumetricoper liquidoper il monitoraggio dei processi

Panoramica
Il BBFM-Q15K è un trasduttore ultrasonico a contatto con il fluido per la misura di portata, con frequenza nominale di 15 kHz. Applicazioni documentate: contatori di portata per liquidi, misura della velocità in condotte, monitoraggio dei flussi negli impianti di trattamento acqua e moduli di misura integrati. Portata di riferimento standard: 1500 m. Condizioni operative: -40 a +80°C, pressione fino a 10 kgf (1 MPa) e protezione IP68.

Specifiche di configurazione standard

• Model: BBFM-Q15K
• Frequenza centrale: 15 kHz ±5%
• Portata raccomandata/di riferimento: 1500 m
• Impedenza minima: 42 Ω ±20%
• Capacitanza: 175 nF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco <2000 Vpp
• Temperatura di esercizio: -40 a +80°C
• Classe di pressione: ≤10 kgf o 1 MPa
• Angolo del fascio: 22,8° ±10% angolo a mezza potenza a -3 dB (standard)
• Materiale scocca: Alluminio
• Montaggio: fare riferimento al disegno dimensionale
• Grado di protezione: IP68
• Peso: 27,15 kg ±5% (con cavo da 20 cm)

Configurazioni del campo acustico documentate

• 15 kHz ±5% — campo acustico omnidirezionale orizzontale — classe di pressione ≤3 kgf o 0,3 MPa
• 15 kHz ±5% — 129° ±10% angolo a mezza potenza a -3 dB — classe di pressione ≤10 kgf o 1 MPa
• 15 kHz ±5% — 22,8° ±10% angolo a mezza potenza a -3 dB (standard) — classe di pressione ≤10 kgf o 1 MPa

Considerazioni per l'integrazione di sistema
Selezionare la variante del campo acustico e la classe di pressione in base al percorso del liquido e alle condizioni di installazione. Verificare la portata richiesta, la geometria dell'obiettivo, lo spazio di montaggio e le dimensioni dell'interfaccia rispetto al disegno dimensionale prima di definire il posizionamento definitivo. L'elettronica di emissione/ricezione deve rispettare i parametri elettrici specificati.

Caratteristiche / specifiche tecniche

• Model: BBFM-Q15K
• Frequenza centrale: 15 kHz ±5%
• Portata raccomandata/di riferimento: 1500 m
• Impedenza minima: 42 Ω ±20%
• Capacitanza: 175 nF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco <2000 Vpp
• Temperatura di esercizio: -40 a +80°C
• Classe di pressione: ≤10 kgf o 1 MPa (varia in base alla versione del campo acustico)
• Angolo/fasci: 22,8° ±10% angolo a mezza potenza a -3 dB (standard); opzione 129° ±10%; opzione omnidirezionale orizzontale
• Materiale scocca: Alluminio
• Montaggio: fare riferimento al disegno dimensionale
• Grado di protezione: IP68
• Peso: 27,15 kg ±5% (con cavo da 20 cm)
