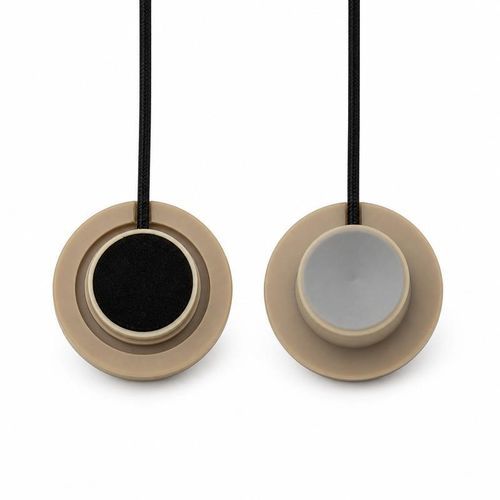

Trasduttore di portata ad ultrasuoni BBFM-Q140K

per ambienti difficilidi gascompatto

Trasduttore da 140 kHz per percorsi acustici compatti di misura del gas
Il BBFM-Q140K è un trasduttore ultrasonico progettato per contatori industriali di portata gas, misurazione della velocità dei gas e integrazione in moduli di misura a tempo di transito. L'intervallo di riferimento documentato è 0,12–1 m, con angolo di mezza potenza acustica di 18,2° ±10% a -3 dB. Condizioni operative: -40 a +80°C, pressione fino a 3 kgf (0,3 MPa) e protezione IP68.

Dati acustici ed elettrici verificati
Model: BBFM-Q140K
Frequenza centrale: 140 kHz ±5%
Intervallo raccomandato: 0,12 a 1 m
Impedenza minima: 1.200 Ω ±20%
Capacità: 250 pF ±20% a 1 kHz
Tensione di esercizio: Peak voltage <1.200 Vpp
Temperatura di esercizio: -40 a +80°C
Pressione nominale: ≤3 kgf o 0,3 MPa
Larghezza del fascio: 18,2° ±10% angolo di mezza potenza a -3 dB
Montaggio: fare riferimento al disegno dimensionale
Grado di protezione: IP68
Peso: 8 g ±5% con cavo da 38 cm

Pianificazione di un percorso acustico corto per portata di gas
Nel posizionare i trasduttori nella camera del contatore, utilizzare l'intervallo di riferimento 0,12–1 m insieme all'angolo di mezza potenza 18,2° ±10% per definire il percorso acustico. Verificare la lunghezza finale del percorso, la geometria dell'obiettivo, lo spazio di montaggio e le dimensioni dell'interfaccia rispetto allo strumento previsto. L'elettronica deve supportare un'impedenza minima di 1.200 Ω ±20%, una capacità di 250 pF ±20% a 1 kHz e Peak voltage <1.200 Vpp. Il peso indicato (8 g ±5%) corrisponde alla configurazione con cavo da 38 cm.

Dettagli da definire prima dell’integrazione

• Mezzo gassoso e intervallo di temperatura
• Distanza di misura richiesta o percorso acustico
• Geometria della camera del contatore e dell'obiettivo
• Spazio di montaggio e dimensioni dell'interfaccia
• Pressione di esercizio e requisiti di protezione
• Elettronica di pilotaggio/ricezione, instradamento del cavo e metodo di connessione

Caratteristiche / Specifiche tecniche

• Model: BBFM-Q140K
• Frequenza centrale: 140 kHz ±5%
• Intervallo di riferimento (consigliato): 0,12 a 1 m
• Larghezza del fascio (mezza potenza): 18,2° ±10% a -3 dB
• Impedenza minima: 1.200 Ω ±20%
• Capacità: 250 pF ±20% a 1 kHz
• Tensione di esercizio: Peak voltage <1.200 Vpp
• Temperatura di esercizio: -40 a +80°C
• Pressione nominale: ≤3 kgf (0,3 MPa)
• Grado di protezione: IP68
• Peso: 8 g ±5% (con cavo da 38 cm)
