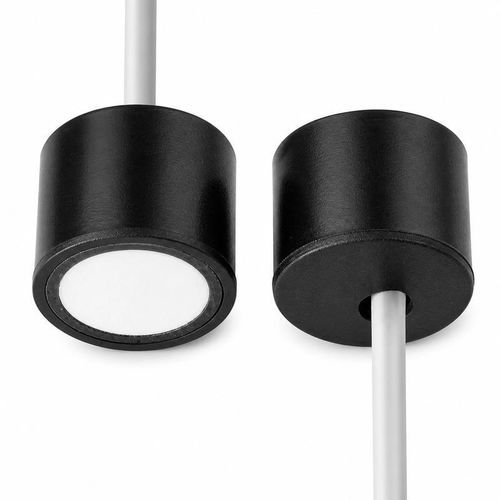

Sensore di velocità e direzione lineare BBFM-V200K-B

a tenuta stagnaad ariaInternational Protection

Panoramica
Il BBFM-V200K-B è un trasduttore ultrasonico per velocità e direzione del vento, progettato per anemometri ultrasonici 2D e 3D, monitoraggio meteorologico, misurazione del flusso d'aria in ventilazione e controllo dei condotti industriali. Opera a una frequenza centrale di 200 kHz ±5% con un campo di riferimento da 0,10 a 1,5 m e grado di protezione IP68.

Specifiche della configurazione primaria
Modello: BBFM-V200K-B
Frequenza centrale: 200 kHz ±5%
Campo raccomandato: 0,10 a 1,5 m
Impedenza minima: (300–500) Ω ±20%
Capacità: 730 pF ±20% a 1 kHz
Tensione operativa: Tensione di picco <750 Vpp
Temperatura di esercizio: -40 a +80°C
Pressione nominale: ≤3 kgf / 0,3 MPa
Angolo a mezza potenza: 8° ±10% a -3 dB
Dimensioni di montaggio: 16 × 11
Grado di protezione: IP68
Peso: 6,5 g ±5% con cavo da 22 cm

Configurazioni del fascio disponibili
200 kHz ±5% | 8° ±10% | -40 a +80°C
200 kHz ±5% | 11,3° ±10% | -40 a +80°C
200 kHz ±5% | 6,6° ±10% | -40 a +80°C
200 kHz ±5% | 14,5° ±10% | -40 a +60°C

Specifiche tecniche

• Modello: BBFM-V200K-B
• Frequenza centrale: 200 kHz ±5%
• Campo raccomandato (riferimento): 0,10 a 1,5 m
• Angoli a mezza potenza disponibili: 6,6°, 8°, 11,3°, 14,5° (±10% a -3 dB)
• Formati dimensionali (montaggio): principale 16 × 11; la configurazione 14,5° utilizza 14 × 11
• Impedenza minima: (300–500) Ω ±20%
• Capacità: 730 pF ±20% a 1 kHz
• Tensione operativa (picco): <750 Vpp
• Temperatura di esercizio: -40 a +80°C (config. 14,5°: -40 a +60°C)
• Pressione nominale: ≤3 kgf / 0,3 MPa
• Grado di protezione: IP68
• Peso: 6,5 g ±5% (con cavo da 22 cm)
