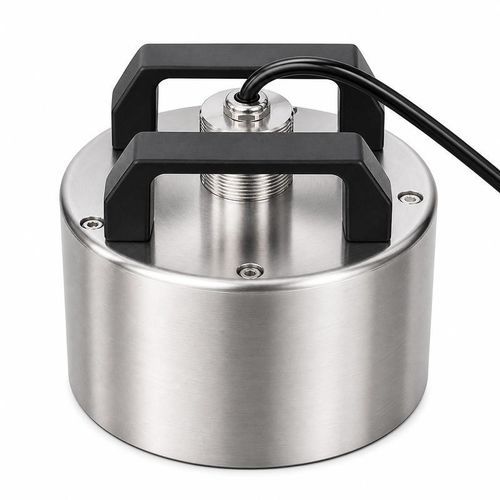

Trasduttore ad ultrasuoni sommergibile BBFM-Q21K

robustodi misura

Panoramica del prodotto
Il BBFM-Q21K è un trasduttore ad ultrasuoni a contatto con il fluido, operante a 21 kHz, progettato per misuratori di portata industriali per liquidi, misure di velocità in tubazioni e monitoraggio dei flussi nei trattamenti delle acque. Adatto all'integrazione in moduli di misura della portata embedded e alloggiamenti di contatori in linea.

Prestazioni e ambiente
Angolo del fascio a mezza potenza: 28,5° ±10% a -3 dB. Temperatura di esercizio: -40 a +80°C. Pressione nominale: ≤10 kgf (1 MPa). Grado di protezione: IP68. Progettato per immersione continua e ambienti industriali gravosi.

Specifiche acustiche, elettriche e meccaniche
Model: BBFM-Q21K
Frequenza centrale: 21 kHz ±10%
Impedenza minima: 130 Ω ±20%
Capacitanza: 68.000 pF ±20% a 1 kHz
Tensione di esercizio: tensione di picco < 3.000 Vpp
Temperatura di esercizio: -40 a +80°C
Pressione nominale: ≤10 kgf o 1 MPa
Angolo del fascio a mezza potenza: 28,5° ±10% a -3 dB
Materiale dell'involucro: acciaio inossidabile 304 + PI
Grado di protezione: IP68
Peso: 12,2 kg ±5% (con cavo 20 m ±0,3 m)

Specifiche elettriche e del cavo
I circuiti di trasmissione e ricezione devono essere accoppiati all'impedenza e alla capacità specificate (130 Ω ±20%, 68.000 pF ±20% a 1 kHz). La tensione di pilotaggio di picco deve rimanere inferiore a 3.000 Vpp. La specifica di peso si riferisce alla versione fornita con cavo da 20 m ±0,3 m.

Applicazioni

• Misuratori di portata per liquidi industriali
• Misura della velocità in condotte
• Monitoraggio dei flussi nei trattamenti delle acque
• Moduli di misura della portata embedded

Specifiche tecniche

• Model: BBFM-Q21K
• Frequenza centrale: 21 kHz ±10%
• Angolo del fascio a mezza potenza: 28,5° ±10% a -3 dB
• Impedenza minima: 130 Ω ±20%
• Capacitanza: 68.000 pF ±20% a 1 kHz
• Tensione di esercizio: picco < 3.000 Vpp
• Temperatura di esercizio: -40 a +80°C
• Pressione nominale: ≤10 kgf / 1 MPa
• Involucro: acciaio inossidabile 304 + PI
• Protezione: IP68
• Peso: 12,2 kg ±5% (con cavo 20 m ±0,3 m)
