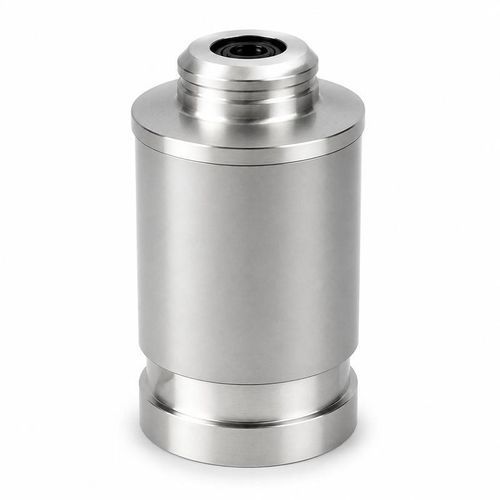

Trasduttore di portata ad ultrasuoni BBFM-Q43K

a ultrasuoni per tempo di transitodi gasstazionario

Panoramica
Il BBFM-Q43K è un trasduttore di portata ultrasonico progettato per la misura dei gas di combustione con frequenza centrale di 43 kHz. È pensato per installazioni in condotti e camini che richiedono funzionamento ad alta temperatura e protezione ambientale rinforzata, come il monitoraggio dei gas di scarico delle caldaie e dei condotti di emissione industriale.

Misura
Misura a tempo di transito a 43 kHz ottimizzata per applicazioni su gas caldi. Adatto per il rilevamento del flusso in correnti gassose ad alta temperatura dove è necessaria una misura acustica senza contatto.

Specifiche tecniche (tabella)
Parametro — Specifica
Modello — BBFM-Q43K
Frequenza centrale — 43 kHz ±5%
Impedenza minima — 300 Ω ±20%
Capacitanza — 3.000 pF ±20% a 1 kHz
Tensione di esercizio — Tensione di picco <1.500 Vpp
Temperatura di esercizio — -40 a +150°C
Pressione nominale — ≤3 kgf o 0,3 MPa
Materiale dell'involucro — Acciaio inossidabile e LY12
Grado di protezione — IP68

Applicazioni

• Misura del flusso di gas di combustione
• Monitoraggio dei gas di scarico delle caldaie
• Condotti di emissione industriale
• Misura tempo di transito per gas ad alta temperatura

Selezione e integrazione
La selezione deve considerare la composizione e la temperatura del gas, la lunghezza del percorso acustico richiesta, la geometria del condotto e lo spazio di installazione disponibile. Considerare la pressione di esercizio, la protezione contro l'ingresso in ambienti di condotto e la compatibilità con l'elettronica di pilotaggio/ricezione.

Caratteristiche / specifiche tecniche

• Model: BBFM-Q43K
• Center frequency: 43 kHz ±5%
• Minimum impedance: 300 Ω ±20%
• Capacitance: 3,000 pF ±20% at 1 kHz
• Operating voltage: Peak voltage <1,500 Vpp
• Operating temperature: -40 to +150°C
• Pressure rating: ≤3 kgf or 0.3 MPa
• Housing material: Stainless steel and LY12
• Protection rating: IP68
