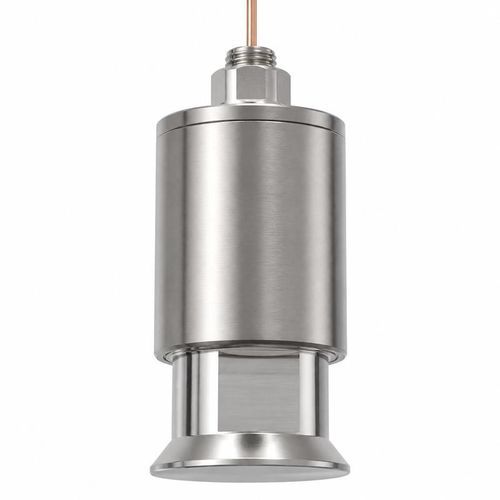

Trasduttore di portata a ultrasuoni per tempo di transito BBFM-Q42K

volumetricodi gasnon invasivo

Overview
Il BBFM-Q42K è un trasduttore ultrasonico a 42 kHz progettato per la misura del flusso di gas di combustione e gas industriali ad alta temperatura. Può essere integrato su condotti, camini e linee di scarico per fornire segnali transit-time affidabili da -40 a +150°C. L'apparecchio è certificato per pressioni ≤3 kgf (0,3 MPa) e dispone di protezione IP68 con scocca in lega di titanio per resistenza alla corrosione in ambienti aggressivi.

Key features

• Frequenza centrale 42 kHz ottimizzata per misure transit-time in fase gassosa
• Campo operativo da -40 a +150°C
• Scocca in lega di titanio per resistenza alla corrosione e alle alte temperature
• Grado di protezione IP68 per immersione e ambienti gravosi
• Compatibile con elettroniche di misura ultrasoniche transit-time

Technical specifications

• Modello: BBFM-Q42K
• Frequenza centrale: 42 kHz ±5%
• Impedenza minima: 150 Ω ±20%
• Capacitanza: 2.600 pF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco <1.500 Vpp
• Temperatura di esercizio: -40 a +150°C
• Pressione nominale: ≤3 kgf o 0,3 MPa
• Materiale scocca: lega di titanio
• Grado di protezione: IP68

Applications

• Misura del flusso di gas di combustione
• Monitoraggio dei gas di scarico delle caldaie
• Condotti di emissione industriale
• Misura transit-time in correnti di gas ad alta temperatura

Installation & compatibility
Progettato per integrazione con staffa o montaggio a flangia a seconda delle esigenze del sito. Assicurare un corretto accoppiamento acustico e l'isolamento termico durante l'installazione su condotti ad alta temperatura. Compatibile con trasmettitori ultrasonici transit-time standard; verificare impedenza e requisiti di pilotaggio con il fornitore del trasmettitore.

Ordering information

• Modello standard: BBFM-Q42K
• Opzioni disponibili: lunghezze cavo su misura, accessori di montaggio e calibrazione in fabbrica su richiesta
