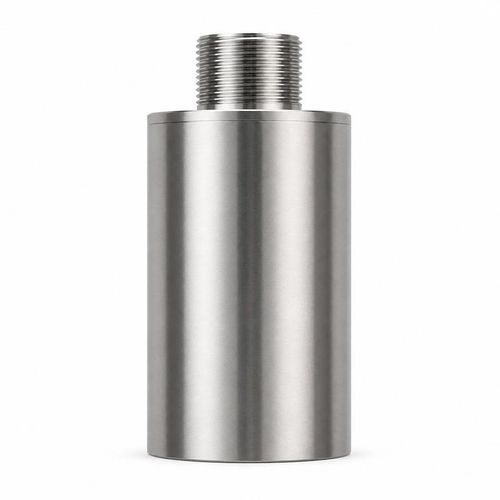

Trasduttore di portata ad ultrasuoni BBFM-Q34K

a ultrasuoni per tempo di transitovolumetricodi gas

Panoramica
Il BBFM-Q34K è un trasduttore ultrasonico di portata da 34 kHz progettato per la misura del flusso dei gas di combustione, il monitoraggio dei fumi delle caldaie e i condotti di emissione industriali. È idoneo anche per misure di tempo di transito in gas ad alta temperatura. Campo operativo: -20 a +150 °C. Pressione ammessa fino a 3 kgf (0,3 MPa). Grado di protezione: IP68. Il corpo è in acciaio inossidabile per resistenza alla corrosione in applicazioni di scarico.

Specifiche tecniche
Modello: BBFM-Q34K
Frequenza centrale: 34 kHz ±5%
Impedenza minima: 900 Ω ±20%
Capacitanza: 5.000 pF ±20% a 1 kHz
Tensione di esercizio: tensione di picco <1.500 Vpp
Temperatura di esercizio: -20 a +150 °C
Classificazione pressione: ≤3 kgf (0,3 MPa)
Angolo del fascio a mezza potenza: 11,5° ±10% a -3 dB
Materiale della scocca: acciaio inossidabile
Grado di protezione: IP68

Compiti di misura specificati

• Misura del flusso dei gas di combustione
• Monitoraggio dei fumi delle caldaie
• Condotti di emissione industriali
• Misura del tempo di transito in gas ad alta temperatura

Specifiche tecniche (elenco)

• Modello: BBFM-Q34K
• Frequenza centrale: 34 kHz ±5%
• Impedenza minima: 900 Ω ±20%
• Capacitanza: 5.000 pF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco <1.500 Vpp
• Temperatura di esercizio: -20 a +150 °C
• Classificazione pressione: ≤3 kgf o 0,3 MPa
• Angolo del fascio a mezza potenza: 11,5° ±10% a -3 dB
• Materiale della scocca: acciaio inossidabile
• Grado di protezione: IP68
