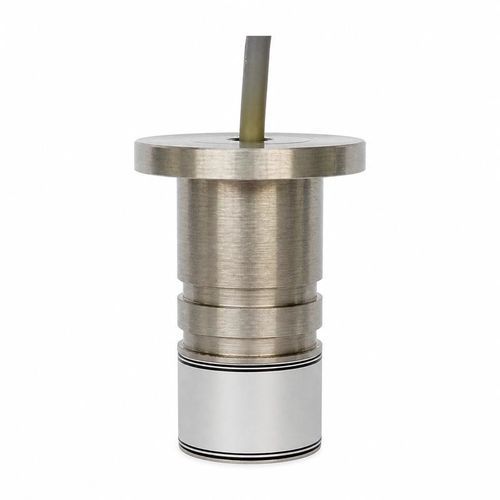

Trasduttore di portata ad ultrasuoni BBFM-Q180K

volumetricodi gasin acciaio inossidabile

Panoramica del prodotto
Il BBFM-Q180K è un trasduttore ultrasonico per la misura del flusso di gas, adatto a contatori di portata industriali e moduli di misura a tempo di transito. Funziona a frequenza centrale 180 kHz ±5%, con campo di riferimento raccomandato 0,10–1,5 m e angolo a metà potenza 6° ±10% (-3 dB). L'involucro è in acciaio inox con grado di protezione IP68.

Specifiche tecniche

• Model: BBFM-Q180K
• Frequenza centrale: 180 kHz ±5%
• Campo di riferimento raccomandato: 0,10–1,5 m
• Impedenza minima: 1.000 Ω ±20%
• Capacitanza: 700 pF ±20% a 1 kHz
• Tensione di funzionamento: tensione di picco <500 Vpp
• Temperatura di esercizio: -40 a +80°C
• Pressione: ≤16 kgf / 1,6 MPa
• Angolo a metà potenza: 6° ±10% a -3 dB
• Materiale dell'involucro: acciaio inossidabile
• Grado di protezione: IP68
• Peso: 82 g ±5% (con cavo da 20 cm)

Sistemi target per la misura del gas

• Contatori di portata gas industriali
• Contatori di gas
• Misura della velocità del gas
• Moduli di misura a tempo di transito

Specifiche elettriche e ambientali
L'interfaccia trasmettitore/ricevitore deve rispettare l'impedenza minima (1.000 Ω ±20%) e la capacitanza (700 pF ±20% a 1 kHz). La tensione di picco applicata deve rimanere inferiore a 500 Vpp. L'operatività è specificata da -40 a +80°C e fino a 16 kgf (1,6 MPa). Il grado IP68 assicura idoneità in ambienti gravosi o umidi. Il peso indicato (82 g ±5%) si riferisce alla versione con cavo da 20 cm.

Note di installazione e gestione

• Garantire l'allineamento acustico e la distanza di montaggio entro il campo raccomandato per misure transit‑time accurate.
• Abbinare cablaggio ed elettronica d'ingresso a impedenza e capacitanza specificate.
• Osservare i limiti di tensione di picco e pressione durante l'integrazione di sistema.
