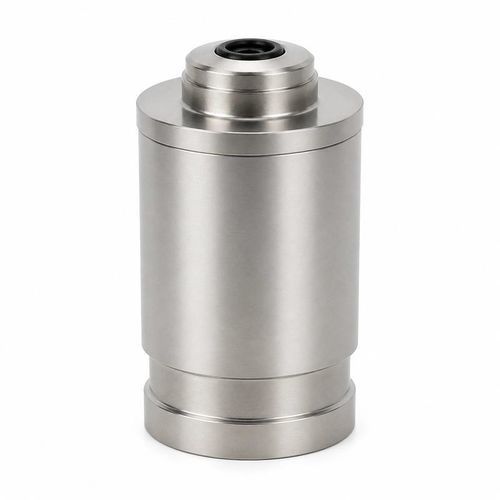

Trasduttore ad ultrasuoni a ultrasuoni per tempo di transito BBFM-Q70K

per alte temperaturead alta frequenzadi misura

Panoramica
Il BBFM-Q70K è un trasduttore ultrasonico di portata con frequenza centrale di 70 kHz, progettato per la misurazione del flusso di gas di combustione, il monitoraggio dei fumi di caldaie, i condotti di emissione industriale e la misura del tempo di transito in gas ad alta temperatura. Intervallo di temperatura operativa: -40 a +150°C. La pressione massima non deve superare 3 kgf (0,3 MPa). Scocca 304 + LY12 e grado di protezione IP68, adatto ad applicazioni con gas ad alta temperatura.

Dati elettrici e operativi
Parametro — Specifica

• Modello: BBFM-Q70K
• Frequenza centrale: 70 kHz ±5%
• Impedenza minima: 700 Ω ±20%
• Capacitanza: 2.600 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione di picco <1.500 Vpp
• Temperatura di esercizio: -40 a +150°C
• Pressione massima: ≤3 kgf (0,3 MPa)
• Materiale della scocca: 304 + LY12
• Grado di protezione: IP68

Applicazioni

• Misura del flusso di gas di combustione
• Monitoraggio dei fumi di caldaie
• Condotti di emissione industriale
• Misura del tempo di transito in gas ad alta temperatura

Specifiche tecniche

• Modello: BBFM-Q70K
• Frequenza centrale: 70 kHz ±5%
• Impedenza minima: 700 Ω ±20%
• Capacitanza: 2.600 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione di picco <1.500 Vpp
• Temperatura di esercizio: -40 a +150°C
• Pressione massima: ≤3 kgf (0,3 MPa)
• Materiale della scocca: 304 + LY12
• Grado di protezione: IP68
