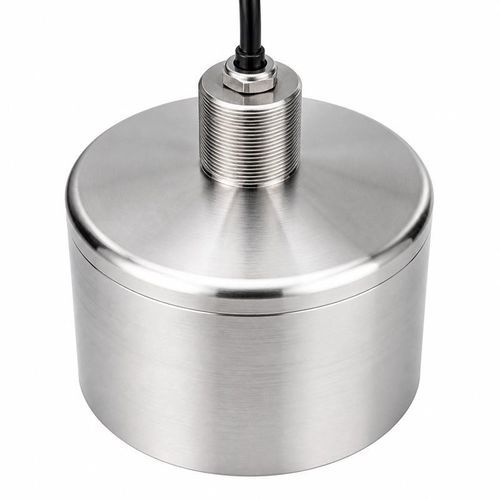

Trasduttore di portata ad ultrasuoni BBFM-Q28K

ad ultrasuoni a contattovolumetricoper liquido

Trasduttore bagnato 28 kHz per percorsi di liquido
Il BBFM-Q28K è un trasduttore ultrasonico bagnato per misuratori di portata liquida industriali, misurazione della velocità nelle tubazioni e monitoraggio dei flussi negli impianti di trattamento acque. Può essere montato in linea e integrato in moduli di misura della portata embedded.

Specifiche della configurazione standard
Parametro — Specifica
Modello — BBFM-Q28K
Frequenza centrale — 28 kHz ±20%
Impedenza minima — 55 Ω ±20%
Capacitanza — 65.000 pF ±20% a 1 kHz
Tensione di esercizio — Tensione di picco <3.000 Vpp
Temperatura di esercizio — -40 a +80°C
Limite di pressione — ≤10 kgf o 1 MPa
Angolo a mezza potenza — 20° ±10% a -3 dB
Materiale dell'involucro — Acciaio inox 304 + PI
Classe di protezione — IP68
Peso — 7.500 g ±5% con cavo 20 m ±0,3 m

Configurazioni acustiche disponibili
Frequenza centrale — Angolo a mezza potenza a -3 dB
28 kHz ±20% — 20° ±10%
28 kHz ±5% — 53,7° ±10%

Accoppiamento elettrico e installazione
Per la configurazione standard, adattare l'elettronica a un'impedenza minima di 55 Ω ±20% e a una capacità di 65.000 pF ±20% a 1 kHz. Mantenere la tensione di picco sotto 3.000 Vpp. L'operatività è specificata da -40 a +80°C e fino a 10 kgf (1 MPa), con protezione IP68. Il peso indicato di 7.500 g ±5% si riferisce alla configurazione con cavo da 20 m ±0,3 m.

Caratteristiche tecniche / specifiche

• Modello: BBFM-Q28K
• Frequenza centrale (standard): 28 kHz ±20%
• Opzione frequenza centrale: 28 kHz ±5%
• Angolo a mezza potenza (standard): 20° ±10% a -3 dB
• Angolo a mezza potenza (opzione): 53,7° ±10% a -3 dB
• Impedenza minima: 55 Ω ±20%
• Capacitanza: 65.000 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione di picco < 3.000 Vpp
• Intervallo di temperatura di esercizio: -40 a +80°C
• Limite di pressione: ≤10 kgf o 1 MPa
• Materiale dell'involucro: Acciaio inox 304 + PI
• Classe di protezione: IP68
• Peso: 7.500 g ±5% (con cavo 20 m ±0,3 m)
• Applicazioni tipiche: misuratori di portata liquida industriali, misurazione della velocità in tubazioni, monitoraggio dei flussi in trattamento acque, moduli di misura embedded
