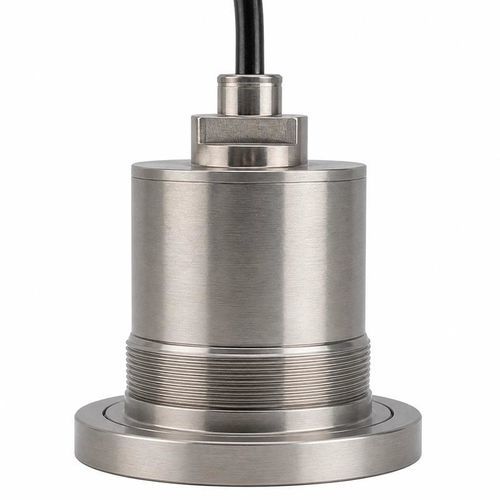

Trasduttore di portata a ultrasuoni per tempo di transito BBFM-Q25K-B

volumetricoper il monitoraggio dei processidi gas

Misura del flusso ultrasonico a bassa frequenza in gas di combustione ad alta temperatura
Il BBFM-Q25K-B è un trasduttore di portata ultrasonico a 25 kHz progettato per funzionare in modo continuo in ambienti con gas di combustione ad alta temperatura. È indicato per il monitoraggio del flusso dei gas di combustione, la misura dei fumi delle caldaie, i condotti di emissione industriali e la misura del tempo di transito in gas caldi.

Applicazioni

• Misura del flusso dei gas di combustione
• Monitoraggio dei fumi della caldaia
• Condotti di emissione industriali
• Misura del tempo di transito in gas ad alta temperatura

Selezione e integrazione
La selezione deve tener conto della composizione e della temperatura del gas, del percorso acustico richiesto, della geometria del condotto e dello spazio di installazione disponibile. Verificare pressione di esercizio e grado di protezione necessari e la compatibilità con l'elettronica di pilotaggio e ricezione.

Specifiche tecniche (tabella)
Parametro — Specifica
Modello — BBFM-Q25K-B
Frequenza centrale — 25 kHz ±5%
Impedenza minima — 350 Ω ±20%
Capacitanza — 6.000 pF ±20% a 1 kHz
Tensione di esercizio — Tensione di picco <3.000 Vpp
Temperatura di esercizio — -40 a +150 °C
Classe di pressione — ≤3 kgf o 0,3 MPa
Materiale dell'involucro — Lega di titanio
Grado di protezione — IP68

Caratteristiche / specifiche tecniche

• Modello: BBFM-Q25K-B
• Frequenza centrale: 25 kHz ±5%
• Impedenza minima: 350 Ω ±20%
• Capacitanza: 6.000 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione di picco <3.000 Vpp
• Temperatura di esercizio: -40 a +150 °C
• Classe di pressione: ≤3 kgf o 0,3 MPa
• Materiale dell'involucro: Lega di titanio
• Grado di protezione: IP68
