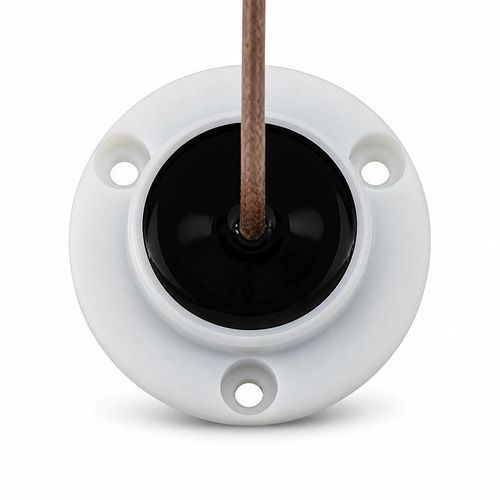

Trasduttore di portata a ultrasuoni per tempo di transito BBFM-Q1M-C

massicodi gasper il monitoraggio dei processi

Panoramica
Il BBFM-Q1M-C è un trasduttore ultrasonico a tempo di transito progettato per la misura della portata di gas di combustione in condotti industriali, scarichi caldaie e linee di gas ad alta temperatura. Opera da -20 a +100 °C, resiste a pressioni fino a 10 kgf (≈1 MPa) ed è classificato IP68 per protezione contro polvere e immersione.

Specifiche acustiche ed elettriche

• Modello: BBFM-Q1M-C
• Frequenza centrale: 1 MHz ±5%
• Impedenza minima: 30 Ω ±50%
• Capacitanza: 2.500 pF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco <300 Vpp
• Temperatura di esercizio: -20 a +100 °C
• Classe di pressione: ≤10 kgf o 1 MPa
• Larghezza del fascio: angolo a mezza potenza -3 dB: 4,6° ±10%
• Grado di protezione: IP68

Applicazioni per camini e condotti di emissione

• Misura del flusso di gas di combustione
• Monitoraggio dello scarico delle caldaie
• Condotti di emissione industriali
• Misura del tempo di transito in gas ad alta temperatura

Specifiche tecniche

• Modello: BBFM-Q1M-C
• Frequenza centrale: 1 MHz ±5%
• Impedenza minima: 30 Ω ±50%
• Capacitanza: 2.500 pF ±20% a 1 kHz
• Tensione di esercizio: tensione di picco <300 Vpp
• Temperatura di esercizio: -20 a +100 °C
• Classe di pressione: ≤10 kgf o 1 MPa
• Larghezza del fascio: angolo a mezza potenza -3 dB: 4,6° ±10%
• Grado di protezione: IP68
• Applicazioni tipiche: misura del flusso di gas di combustione, monitoraggio scarico caldaie, condotti di emissione industriali, misura del tempo di transito in gas ad alta temperatura
