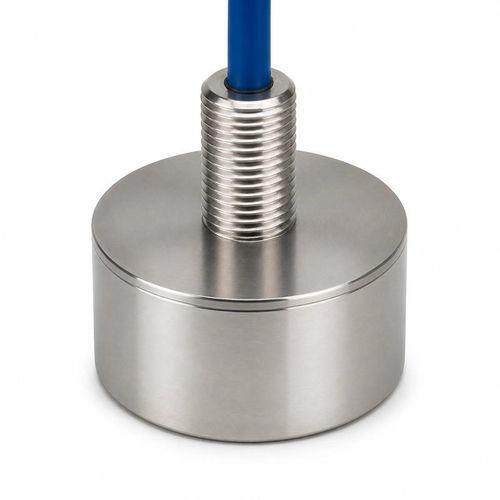

Trasduttore ad ultrasuoni sommergibile BBFM-V40K

Panoramica
Il BBFM-V40K è un trasduttore ultrasonico per velocità e direzione del vento, indicato per anemometri ultrasonici 2D e 3D, monitoraggio meteorologico, misurazione del flusso d'aria nelle ventilazioni e controllo dei condotti industriali. La frequenza centrale è 40 kHz ±5%, con intervallo di riferimento raccomandato da 0,5 a 12 m e angolo di fascio a -3 dB di 11,3° ±10%. Valutare lunghezza del percorso e copertura angolare nella definizione del volume di misura.

Specifiche tecniche verificate

• Model: BBFM-V40K
• Frequenza centrale: 40 kHz ±5%
• Intervallo raccomandato/di riferimento: 0,5 a 12 m
• Impedenza minima: 250 Ω ±20%
• Capacitanza: 4.000 pF ±20% a 1 kHz
• Tensione di picco massima applicata: <1.500 Vpp
• Temperatura di esercizio: -40 a +80°C
• Portata di pressione: ≤3 kgf / 0,3 MPa
• Angolo di mezzo potere: 11,3° ±10% a -3 dB
• Materiale della custodia: Acciaio inossidabile
• Grado di protezione: IP68
• Peso: 1.580 g ±5% (con cavo 10 m ±0,3 m)

Layout array e adattamento elettrico
Per anemometri 2D o 3D, definire i percorsi all'interno dell'intervallo di riferimento 0,5–12 m considerando l'angolo di 11,3°, la geometria del flusso d'aria, gli ostacoli strutturali e l'allineamento dei trasduttori. L'elettronica di trasmissione e ricezione deve corrispondere all'impedenza minima di 250 Ω ±20% e alla capacità di 4.000 pF ±20% a 1 kHz. La tensione di picco applicata deve rimanere inferiore a 1.500 Vpp.

Integrazione meccanica e ambientale
Il funzionamento è specificato da -40 a +80°C, fino a 3 kgf (0,3 MPa), con protezione IP68. Il peso indicato si riferisce alla configurazione con cavo da 10 m ±0,3 m; prevedere supporti, fissaggi e instradamento del cavo nel progetto meccanico.

Applicazioni

• Anemometri ultrasonici 2D e 3D
• Monitoraggio meteorologico
• Misurazione del flusso d'aria nelle ventilazioni
• Controllo dei condotti industriali
