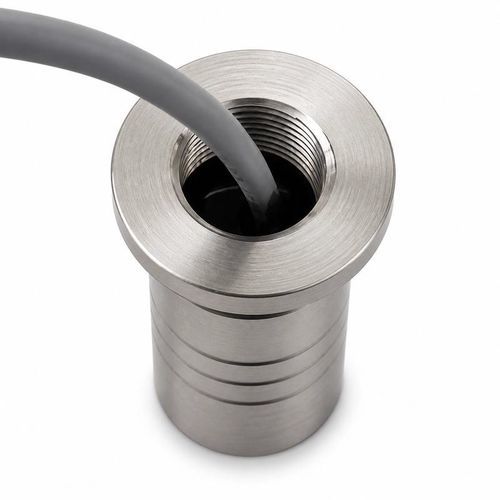

Trasduttore di portata a ultrasuoni per tempo di transito BBFM-Q150K

massicoOEMdi gas

Panoramica del prodotto
Il BBFM-Q150K è un trasduttore ultrasonico per la misura della portata di gas, progettato per l'integrazione in contatori di gas industriali, misuratori di portata e moduli di misura a tempo di transito. La frequenza centrale è 150 kHz ±5%. Supporta una pressione fino a 3 MPa (≤30 kgf) e una temperatura di funzionamento da -40 a +80°C. Il corpo è in acciaio inox 304 e lega di titanio, con grado di protezione IP68 per impieghi gravosi.

Specifiche tecniche (tabella)
Parametro | Specifica
Modello | BBFM-Q150K
Frequenza centrale | 150 kHz ±5%
Impedenza minima | 500 Ω ±20%
Capacità | 900 pF ±20% a 1 kHz
Tensione di esercizio | Tensione di picco <800 Vpp
Temperatura di esercizio | -40 a +80°C
Pressione nominale | ≤30 kgf o 3 MPa
Angolo del fascio a mezza potenza | 12° ±10% a -3 dB
Materiale del corpo | Acciaio inossidabile 304 e lega di titanio
Grado di protezione | IP68

Applicazioni specificate per la misura del flusso di gas

• Contatori di portata gas industriali
• Contatori di gas
• Misura della velocità del gas
• Moduli di misura a tempo di transito

Caratteristiche acustiche ed elettriche
L'angolo del fascio a mezza potenza è 12° ±10% a -3 dB. L'elettronica di pilotaggio e ricezione deve essere adattata all'impedenza minima specificata (500 Ω ±20%) e alla capacità (900 pF ±20% a 1 kHz). La tensione di picco applicata deve rimanere al di sotto di 800 Vpp per evitare danni. Progettato per configurazioni di misura a tempo di transito; sono necessari adeguati trattamento del segnale e taratura per ottenere precisione ottimale.

Caratteristiche tecniche

• Modello: BBFM-Q150K
• Frequenza centrale: 150 kHz ±5%
• Impedenza minima: 500 Ω ±20%
• Capacità: 900 pF ±20% a 1 kHz
• Tensione di esercizio: Tensione di picco <800 Vpp
• Temperatura di esercizio: -40 a +80°C
• Pressione nominale: ≤30 kgf o 3 MPa
• Angolo del fascio a mezza potenza: 12° ±10% a -3 dB
• Materiale del corpo: Acciaio inossidabile 304 e lega di titanio
• Grado di protezione: IP68
