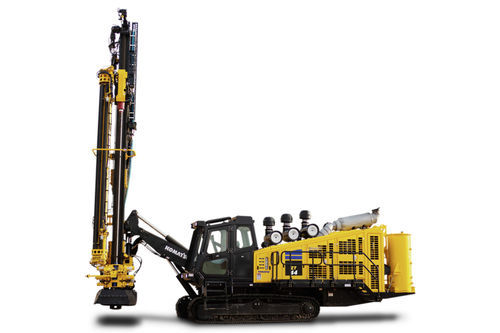

Perforatrice per fori da mina ZT44

cingolatafondo foroCUMMINS

Panoramica
La ZT44 è una perforatrice down-the-hole montata su cingoli, progettata per applicazioni di perforazione di fori da mina. Abbina un gruppo motore ad alta potenza a un compressore a doppia pressione di grande capacità e strutture dedicate per garantire produzione continua a fronte di diverse condizioni di roccia.

Descrizione principale del prodotto
La ZT44 offre prestazioni adattabili per pre-split, produzione e applicazioni ausiliarie. Progettata per funzionamento 24/7, supporta grandi taglie di martello e cicli di lavoro intensi mantenendo accessibilità di servizio e visibilità per l'operatore.

Principali utilizzi e vantaggi

• Flessibilità per forature di pre-splitting, produzione e applicazioni ausiliarie in cantiere
• Strutture e trasmissione adeguate ai requisiti degli ambienti minerari
• Progettata per produzione continua 24/7 per massimizzare disponibilità e produttività

Caratteristiche e vantaggi

• Compressore d'aria a doppia pressione: Regolazioni ad alta e bassa pressione per adattarsi alla variazione della durezza; supporta martelli fino a 8,5 in e prestazioni in altitudini impegnative.
• Elevata forza di trazione e sottocassa oscillante indipendente: Migliore manovrabilità su pendenze irregolari e stabilità su terreni disomogenei.
• Quattro telecamere a visione notturna a infrarossi: Sistema video integrato con illuminazione LED per operazioni notturne più sicure.
• Design compatto: Ingombro ridotto per forare in spazi ristretti offrendo capacità produttiva comparabile a macchine più grandi.
• Accessibilità per la manutenzione: Pendant remoto wireless, passerelle di facile accesso e ingresso operatore libero per ridurre MTTR.
• Mitigazione ottimale del calore: Unità di scambio termico dedicata che consente l'operatività fino a 131°F (50°C) mantenendo la manutenibilità.

Risorse / Documenti disponibili nella scheda prodotto

• Brochure (PDF)
• Scheda tecnica (PDF)
• Comunicato stampa
• Informazioni finanziamento

Tabelle tecniche / specifiche riassunte
Identificatori di base del prodotto
Modello: ZT44
Categoria: Blasthole drills — Track drill

Riepilogo prestazioni (valori mostrati)
Potenza (HP): 800 HP @ 2,100 rpm
Potenza (kW): 597 kW @ 2,100 rpm
Gamma foro (in): 5.5 - 8.5
Gamma foro (mm): 140 - 220
Compressore (CFM @ 350 psi): 1,360 (valore di prestazione indicato)

Intervalli di lavoro (tabella)
Dimensione foro (mm): 114 - 216
Dimensione foro (in): 4.5 - 8.5
Profondità per passata (ft): 22
Profondità per passata (m): 6.7
Profondità max - configurazione 6 + 1 (m): 42.7
Profondità max - configurazione 6 + 1 (ft): 140
Profondità max - configurazione 4 + 1 (ft): 100
Profondità max - configurazione 4 + 1 (m): 30.5
Martelli (in): 4 - 8
Martelli (mm): 102 - 203
Tubo di perforazione (in): 4 - 5.5
Tubo di perforazione (mm): 102 - 127

Gestione tubi
Capacità carosello - config. 4 + 1 (mm): Diametro tubo > 114 mm
Capacità carosello - config. 4 + 1 (in): Diametro tubo > 4.5 in
Capacità carosello - config. 6 + 1 (mm): Diametro tubo ≤ 114 mm
Capacità carosello - config. 6 + 1 (in): Diametro tubo ≤ 4.5 in

Dimensioni complessive (tabella)
Dimensioni di spedizione (H x L x P) (m): 3.51 x 2.89 x 1.05
Altezza operativa, palo verticale (m): 11.6
Altezza operativa, palo verticale (ft): 37 ft. 11 in
Peso operativo (max) (lbs): 85,000
Peso operativo (max) (kg): 38 555

Unità motrice
Motore diesel/modello (metrico): Non-reg. T2 and T4
Motore diesel/modello (imperiale): Non-reg. T2 and T4

Sistema elettrico ed elettro-idraulico
Elettrico (V): 24 V
Sistema elettro-idraulico: Pompe a cilindrata variabile, controllo load sensing

Feeding / Masto / Braccio
Forza di abbassamento (lbs): 12,000
Forza di abbassamento (kN): 53.4
Forza di traino (lbs): 12,000
Forza di traino (kg): 53.4
Posizionamento braccio - swing (deg): Sinistra 10° / Destra 18°
Posizionamento braccio - inclinazione (deg): 10° sotto a 35° sopra l'orizzontale
Posizionamento mastro (deg): +16 a -45 dalla verticale
Perno rotazione #1: Sinistra/destra -20° a +45° dalla verticale
Perno rotazione #2: Sinistra/destra +45° a -5° dall'orizzontale

Dettagli motore
Cummins QSK19, Tier 2: HP mode Tier 2 (HP) 764; HP mode Tier 2 (kW) 570; LP mode Tier 2 (kW) 597; LP mode Tier 2 (HP) 800
Cummins QSK19, Tier 4 final: HP mode Tier 4 (kW) 563; HP mode Tier 4 (HP) 755; LP mode Tier 4 (kW) 516; LP mode Tier 4 (HP) 692

Sottocarro e propulsione
Libero da terra (in): 15
Libero da terra (mm): 381
Forza di trazione (lbs): 50,000
Forza di trazione (kN): 222.4
Velocità di trasferimento auto a due marce (mph): 1.86
Velocità di trasferimento auto a due marce (km/h): 3
Superabilità pendenza: 30% (17 gradi)
Oscillazione (gradi): ±8

Testa rotante
Velocità testa rotante (rpm): 116
Coppia testa rotante (lbf-ft): 3,983
Coppia testa rotante (kN-m): 5.4

Fluidi / manutenzione
Sistema di raffreddamento: Radiatore, compressore, ATAAC (air-to-air aftercooler)
Capacità serbatoio carburante (std) (gal): 234
Capacità serbatoio carburante (std) (L): 886
Capacità serbatoio idraulico (L): 507
Capacità serbatoio idraulico (US gal): 134
Capacità serbatoio acqua (std) (gal): 1,060
Capacità serbatoio acqua (std) (L): 280
Nota: Opzioni serbatoio carburante ampliato 1.287 L (340 gal) e serbatoio acqua 568 L disponibili nel 2024/25 per alcune configurazioni.

Compressore d'aria (modi)
Modalità HP: 33.5 CMM @ 34.5 bar (1,182 CFM / 500 psi) @ 1,800 rpm
Modalità LP: 39.1 CMM @ 24.2 bar (1,382 CFM / 350 psi) @ 2,100 rpm

Funzionalità aggiuntive (selezionate)

• Cabina certificata ROPS/FOPS
• Livello rumore cabina <80 dBA
• Controllo joystick CANbus
• Controllo automatico potenza di rotazione costante
• Stazione di prova idraulica centralizzata
• Sistema di allineamento e profondità foro
• Controllo doppio motore e compressore
• Telecomando wireless per cambio consumabili
• Sistema rifornimento rapido senza pressione
• Paraschizzi fisso per cabina e finestrini tetto
