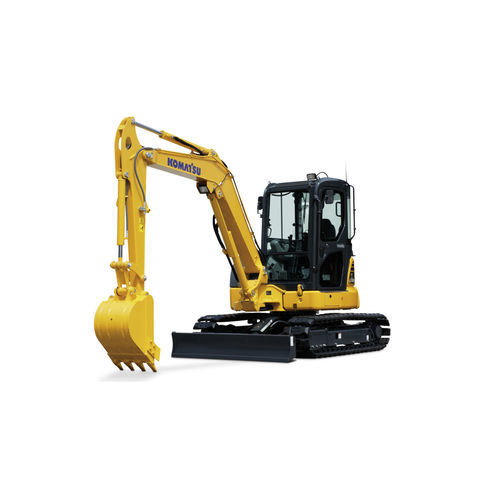

Miniescavatore PC55MR-5

cingolatodiesel

Panoramica I miniescavatori Komatsu sono dotati di una tecnologia avanzata che garantisce la massima efficienza, una maggiore produttività e un minor consumo di carburante. Offrono prestazioni affidabili, un’eccellente visibilità in avanti e un comodo spazio di lavoro per l’operatore. Scoprite la potenza, la precisione e il comfort di questo modello. Riepilogo delle caratteristiche principali

• Potenza (HP): 38 HP a 2.400 giri/min
• Potenza (kW): 28,3 kW a 2.400 giri/min
• Peso operativo (kg): 5 150 - 5 270
• Peso operativo (lbs): 11.354 - 11.618
• Capacità della benna (m³): 0,055 - 0,18
• Capacità della benna (yd³): 0,07 - 0,24

Impianto idraulico

• Tipo HydrauMind: sistema HydrauMind (Hydraulic Mechanical Intelligence New Design)
• Numero di modalità operative selezionabili: 2
• Pompa principale: Pompe per rotazione e lama
• Tipo variabile: a cilindrata variabile, a pistoni assiali
• Portata massima: 153,3 L/min (40,1 US gpm)
• Portata massima della pompa di rotazione: 63 L/min (16,6 US gpm)
• Tipo di pompa a ingranaggi: a cilindrata fissa (ausiliaria)
• Pompe principali per: circuiti di braccio, avambraccio, benna e traslazione
• Regolazioni delle valvole di sicurezza: circuiti degli attrezzi 26,5 MPa (3.844 psi), Circuito di traslazione 26,5 MPa (3.844 psi), Circuito di rotazione 21,6 MPa (3.133 psi), Circuito pilota 3,14 MPa (455 psi)

Cilindri idraulici

• Braccio (mm): 90 x 691 x 50
• Avambraccio (mm): 85 x 733 x 55
• Benna (mm): 75 x 580 x 50
• Braccio (in): 3,54 x 27,2 x 1,97
• Braccio (in): 3,35 x 28,9 x 2,17
• Benna (in): 2,95 x 22,8 x 1,97
• Lama (mm): 110 x 140 x 50
• Oscillazione del braccio (mm): 95 x 630 x 50

Motori idraulici

• Avanzamento: 2 motori a pistoni assiali con freno di stazionamento
• Oscillazione: 1 motore a pistoni assiali con freno di mantenimento dell’oscillazione

Trasmissioni e freni

• Tipo di trasmissione: idrostatica
• Forza di trazione massima: 4 280 kgf (9 436 lbs)
• Tipo di freno di servizio: blocco idraulico
• Freno di stazionamento: Freno meccanico
• Pendenza superabile: 30°
• Forza massima di scavo: 3 980 kgf (8 768 lbf)
• Velocità massima di traslazione: Alta 4,6 kph (2,9 mph), Bassa 2,6 kph (1,6 mph)

Sistema di rotazione

• Riduttore di rotazione: Ingranaggio planetario
• Freno di stazionamento / Blocco della rotazione: Freno a disco meccanico
• Velocità di rotazione: 9 giri/min

Peso operativo (approssimativo)

• Peso operativo comprensivo di braccio monoblocco da 2 900 mm (9 ft 6 in), avambraccio da 1 640 mm (5 ft 5 in), benna SAE colma, lama, capacità nominale di lubrificanti e liquido di raffreddamento, serbatoio carburante pieno, operatore e dotazione standard.
• Dimensioni dei pattini: 400 mm (16 in)
• Pressione al suolo (cabina ROPS, pattini in gomma): 0,3 kg/cm² (29,6 kPa / 4,27 psi)
• Peso operativo con cabina ROPS, pattini in gomma: 5 270 kg (11 618 libbre)
• Peso operativo con tettuccio ROPS, pattini in gomma: 5 150 kg (11 354 libbre)

Motore

• Modello motore: Komatsu 4D88E-7*
• Tipo di raffreddamento: raffreddato ad acqua, 4 tempi, iniezione diretta, EGR raffreddato
• Alimentazione: A aspirazione naturale
• Numero di cilindri: 4
• Alesaggio x corsa: 88 mm x 90 mm (3,46 in x 3,54 in)
• Cilindrata: 2,19 L (134 in³)
• Giri nominali del motore: 2.400 giri/min
• Regolatore: Controllo a tutte le velocità, elettronico
• Metodo di azionamento della ventola per il raffreddamento del radiatore: Meccanico
• Potenza (SAE J1995 lorda): 39 HP (29,1 kW)
• Potenza (ISO 9249 / SAE J1349 netta): 38 HP (28,3 kW)

Capacità del liquido di raffreddamento e del lubrificante (rabbocco)

• Serbatoio carburante: 65 L (17,2 US gal)
• Olio motore: 8,1 L (7,5 L indicato tra parentesi per un altro riferimento) (2,2 US gal / 2,0 US gal indicati come alternativa)
• Liquido di raffreddamento: 8,9 L (2,4 US gal)
• Trasmissione finale: 0,7 L (0,2 US gal)
• Serbatoio idraulico: 55 L (20 L) (14,5 US gal con 5,3 US gal indicati come valore alternativo)

Telaio

• Telaio centrale: a X
• Telaio dei cingoli: a sezione scatolare
• Regolatore dei cingoli: idraulico
• Numero di pattini (per lato): 39
• Numero di rulli portanti (per lato): 1
• Numero di rulli di rinvio (per lato): 4
• Guarnizione dei cingoli: a tenuta stagna

Dotazione di serie (selezione)

• Filtro aria, doppio elemento con espulsore automatico della polvere
• Ventola di raffreddamento, tipo ad aspirazione
• Pacchetto di raffreddamento affiancato
• Alternatore 12 V / 55 A
• Decelerazione automatica
• Batteria 1 x 12 V / 72 Ah
• Motorino di avviamento 12 V / 2,3 kW
• Luci di lavoro sul braccio e sulla cabina/tettuccio
• Impianto idraulico ausiliario con valvola selettrice
• Struttura di protezione della ventola e protezione termica
• Pattini in gomma da 16" (400 mm)
• Alimentazione a 12 V
• Controllo automatico della marcia a due velocità
• Comandi ausiliari e di oscillazione del braccio azionati a pedale
• Funzione di blocco automatico della leva di blocco
• Pannello di controllo, display a colori da 3,5"
• Funzione di identificazione dell’operatore
• Specchietti retrovisori (destra, sinistra, posteriore)
• Cintura di sicurezza, retrattile da 76 mm; sedile ammortizzato (altezza media)
• Allarme di marcia e luce di marcia
• Tettuccio ROPS a due montanti
• Gruppo braccio da 2 640 mm (5'5") con tubazioni; Braccio da 2 900 mm (9'6") completo di tubazioni; Lama di riempimento
• Spegnimento automatico al minimo; KOMTRAX® Livello 5 - basato su rete cellulare; Freno di mantenimento dell’oscillazione

Equipaggiamento opzionale (selezione)

• Cingoli Road Liner (400 mm / 16")
• Cingoli in acciaio (400 mm / 16")
• Cabina con porta incernierata, aria condizionata, predisposizione radio, ingresso ausiliario (jack da 3,5 mm)
• Joystick di comando proporzionali
• Lama livellatrice angolare
• Ampia varietà di attrezzature

Risorse e note

• Opuscolo disponibile per i modelli correlati (si fa riferimento alla documentazione del produttore).
• I valori delle specifiche riportati sono quelli forniti dal produttore; ove disponibili, sono elencate più unità di misura (metriche e imperiali).

caratteristiche / specifiche tecniche

• Modello: PC55MR-5
• Marca: Komatsu
• Motore: Komatsu 4D88E-7, 4 cilindri, 2,19 L, 2.400 giri/min
• Potenza: 38 HP (28,3 kW) a 2.400 giri/min
• Peso operativo: 5.150 - 5.270 kg (11.354 - 11.618 libbre)
• Capacità della benna: 0,055 - 0,18 m³ (0,07 - 0,24 yd³)
• Serbatoio carburante: 65 L (17,2 US gal)
• Impianto idraulico: HydrauMind, pompe a pistoni assiali a cilindrata variabile, portata massima 153,3 L/min
• Marcia/trazione: idrostatica; forza di trazione massima 4 280 kgf (9 436 libbre); velocità massima di marcia 4,6 km/h (2,9 mph)
• Carrello: telaio a X, telaio dei cingoli a sezione scatolata, regolatore idraulico dei cingoli, 39 pattini per lato
• Dotazioni di serie: KOMTRAX® Livello 5, pannello di controllo con display a colori da 3,5", tettuccio ROPS (o cabina ROPS opzionale), impianto idraulico ausiliario
