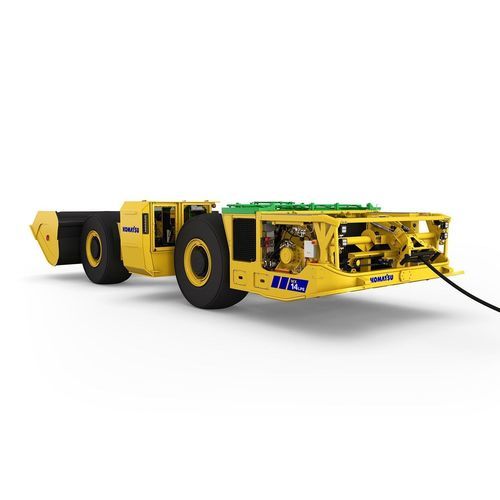

LHD elettrico WX14LPE

per miniera sotterranea

<b>Panoramica</b><br>Il WX14LPE è un LHD (load–haul–dump) elettrico con collegamento via cavo da 14 tonnellate progettato per operazioni sotterranee a profilo basso su minerali industriali. Precedentemente SLP-14E, unisce una cabina compatta di 2,02 m a una trasmissione elettrica diretta, gestione cavi ingegnerizzata e componenti dimensionati per funzionamento continuo senza emissioni locali in condizioni di galleria impegnative.<br><br><b>Vantaggi principali</b><br><ul><li>Potenza per ogni ciclo: 172 kW potenza continua e 450 kW picco per penetrazione nella pila di materiale e accelerazione efficiente.</li><li>Portata 14 tonnellate: Ottimizzato per alta produttività nelle applicazioni di minerali industriali.</li><li>Gestione intelligente del cavo: Avvolgimento controllato che riduce stress, torsioni e rischi di sicurezza, prolungando la vita del cavo.</li><li>Design a profilo basso: Altezza cabina 2,02 m per una navigazione affidabile in gallerie a bassa quota.</li><li>Efficienza idraulica: Idraulica load-sensing che riduce la temperatura dell'olio e le perdite di energia per mantenere prestazioni costanti.</li><li>Costruzione robusta: Telai saldati e componenti pesanti progettati per operazioni prolungate e minore manutenzione.</li><li>Comandi orientati all'operatore: Layout a tre pedali e comandi intuitivi che permettono controllo continuo e preciso della velocità.</li><li>Zero emissioni locali: Alimentazione via cavo che riduce il carico termico e le esigenze di ventilazione.</li><li>Cabina ergonomica e sicura: Vetri temprati, pedali regolabili e sedile girevole per sicurezza e comfort dell'operatore.</li></ul><br><b>Risorse</b><br>Scheda tecnica disponibile per il download dalle risorse del produttore (scheda tecnica indicata nella pagina prodotto).<br><br><b>Caratteristiche / specifiche tecniche</b><br><ul><li>Modello: WX14LPE</li><li>Manufacturer / Brand: Komatsu</li><li>Applicazione: LHD elettrico con cavo per estrazione sotterranea di minerali industriali a profilo basso</li><li>Tramming capacity: 14 000 kg (30,865 lbs)</li><li>Portata utile: 14 tonne (nominale)</li><li>Volume benna standard: 9.6 m³ (12.56 yd³) — riferimento 9.7 m³ (12.69 yd³)</li><li>Peso operativo: 46 916 kg (103,432 lbs)</li><li>Peso totale carico: 60 916 kg (134,297 lbs)</li><li>Peso asse anteriore senza carico: 21 290 kg (46,936 lbs)</li><li>Peso asse posteriore senza carico: 25 626 kg (56,496 lbs)</li><li>Peso asse anteriore con carico: 40 796 kg (89,940 lbs)</li><li>Peso asse posteriore con carico: 20 210 kg (44,555 lbs)</li><li>Lunghezza cavo: 330 m (1,083 ft)</li><li>Diametro cavo: 51.8 mm (2.04 in)</li><li>Alimentazione alta tensione: 1000 V</li><li>Trasmissione trazione: Trasmissione elettrica diretta</li><li>Potenza continua motore trazione: 172 kW (231 HP)</li><li>Potenza di picco motore trazione: 450 kW (603 HP)</li><li>Potenza continua motore ausiliario: 145 kW (194 HP)</li><li>Potenza di picco motore ausiliario: 200 kW (268 HP)</li><li>Sforzo di trazione: 320 kN (71,939 lbf)</li><li>Forza di breakout idraulica (sollevamento/inclinazione): 200 kN (44,962 lbf)</li><li>Pendenza massima ammissibile: 28%</li><li>Velocità di marcia (trazione elettrica diretta senza carico): 16, 6.9, 4.9, 4, 3.6, 2.8 km/h</li><li>Velocità di marcia (trazione elettrica diretta con carico): 16, 10, 6.3, 5.4, 4.7, 3.6 km/h</li><li>Trasmissione / Assi: Trasmissione elettrica; Assi Kessler; anteriore e posteriore D106</li><li>Differenziali: Anteriore aperto, Posteriore aperto</li><li>Freni: Freni multi-disco raffreddati esternamente, molla applicata rilascio idraulico (SAHR)</li><li>Angolo di oscillazione asse posteriore: +/- 8 gradi</li><li>Pneumatici: 26.5R29 (consultare fornitore locale per selezione specifica)</li><li>Sistema idraulico: Pompa a pistoni a cilindrata variabile con controllo load-sensing a circuito chiuso; priorità sterzo sulle funzioni di lavoro</li><li>Controllo benna/braccio: Cilindro a stadio singolo doppio effetto con protezione dell'asta</li><li>Controllo sterzo: Due cilindri a stadio singolo doppio effetto</li><li>Cilindro scarico benna: Cilindro a stadio singolo doppio effetto con protezione dell'asta</li><li>Cilindri sollevamento braccio: Due cilindri a stadio singolo doppio effetto</li><li>Volume serbatoio idraulico: 600 L (159 US gal)</li><li>Tempi movimento benna: Scarico 5.2 s; Sollevamento 6.8 s; Abbassamento 4.6 s</li><li>Tempo articolazione: Destra 3 s; Sinistra 3 s</li><li>Pannello strumenti: Opzione display touch digitale 12" (0.3 m), pulsanti illuminati, visualizzazione telecamera</li><li>Altezza cabina: 2.02 m (design profilo basso)</li><li>Strutturale: Telai anteriore e posteriore in acciaio saldato, design modulare; materiale S 355J2 / S690</li></ul>
