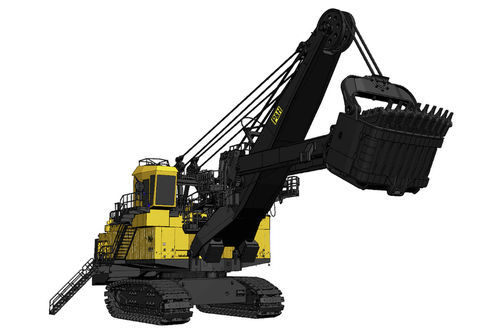

Escavatore frontale cingolato 4100C AC

per miniere

Panoramica
La pala a fune elettrica 4100C fornisce carico ad alta capacità e affidabilità per operazioni minerarie su larga scala. Con un esempio di portata nominale di 81,6 t (90 st) e una capacità tipica della benna di 45,9 m³, la 4100C è un'evoluzione della collaudata piattaforma 4100A.

Punti salienti

• Categoria: Pale a fune elettriche
• Portata nominale (tonnellate metriche): 72,5 - 82
• Portata nominale (short tons): 80 - 90
• Capacità benna (m³): 41 - 49
• Capacità benna (yd³): 54 - 64
• Produzione (MTPH): 7.184 - 9.579
• Produzione (TPH): 7.919 - 10.559

Capacità

• Capacità nominale benna* (yd³): 60
• Capacità nominale benna* (m³): 45,9
• Capacità nominale SAE 2:1 (m³): 50,8
• Capacità nominale SAE 2:1 (yd³): 66,4
• Dimensione ottimale camion (mt): 172 - 363
• Dimensione ottimale camion (st): 190 - 400
• Carico sospeso nominale (mt): 154,2
• Carico sospeso nominale (st): 170

Campi di lavoro / Dimensioni
Raggio di taglio (m): 24,7
Raggio di taglio (ft): 78 ft. 8 in
Altezza di scarico (porta aperta) (m): 9,1
Altezza di scarico (porta aperta) (ft): 31 ft. 0 in
Raggio a livello del pavimento (m): 16,4
Raggio a livello del pavimento (ft): 52 ft. 6 in
Raggio di ingombro posteriore (m): 10,2
Raggio di ingombro posteriore (ft): 32 ft. 3 in
Altezza occhi operatore (m): 9,5
Altezza occhi operatore (ft): 31 ft. 3 in
Altezza di taglio (m): 15,8
Altezza di taglio (ft): 51 ft. 10 in

Crowd

• Trasmissione a cinghia V Powerband tra motore e scatola ingranaggi per assorbire i carichi d'urto.
• Riduttori primo e secondo in scatola chiusa per lubrificazione a spruzzo e manutenzione semplificata.
• Manico benna a due gambe con scatola torsionale e trasmissione cremagliera-pignone per stabilità in parete e prestazioni di scavo costanti.
• Freno a disco ad aria a rilascio a molla.
• Sistema di filtrazione crowd opzionale disponibile.

Rotazione

• Due scatole ingranaggi planetarie modulari P&H e un ingranaggio di rotazione forgiato monopezzo trasmettono la coppia per cicli rapidi.
• Freni a disco ad aria a rilascio a molla – uno per motore.
• Sistema di filtrazione rotazione opzionale disponibile.

Requisiti di alimentazione

• Tensione di alimentazione: 7.200 V 3 fasi, 60 Hz o 5.000 / 6.000 / 6.600 V 3 fasi, 50 Hz
• Trasformatore di alimentazione: minimo 3.000 kVA
• Valore VA di cortocircuito minimo disponibile alla pala: 25 MVA
• Nota sulla tensione di alimentazione: tensione secondo requisiti cliente

Propulsione

• Due scatole planetarie P&H trasmettono indipendentemente la coppia ai pignoni di guida per lo sforzo di trazione richiesto.
• Sistema di trasmissione P&H Delta a bassa tensione con slitte cingolate in fusione robusta.
• Freni a disco ad aria a rilascio a molla – uno per motore.

Argano

• Tutta la trasmissione alloggiata in una singola scatola ingranaggi chiusa con circolazione olio filtrato per lubrificazione affidabile.
• Grande tamburo di argano da 65" di diametro per prolungare la vita di piegatura della fune.
• Sistema ferrule becket e doppio tenditore elettrico standard per cambio fune efficiente.
• Freni a disco ad aria a rilascio a molla – uno per motore.

Tecnologia

• Argus – Il sistema Argus di monitoraggio del carico pesa ogni benna in tempo reale per migliorare la precisione di carico e il benchmarking degli operatori.
• ProVision – Guida macchina GNSS ad alta precisione (fino a 1 cm) per scavi accurati e corretto posizionamento dei camion.
• MineCare – Sistema di gestione manutenzione che combina monitoraggio dello stato in tempo reale con analisi cloud per rilevamento avanzato dei guasti.
• DISPATCH – Sistema di gestione flotte che ottimizza i cicli di carico-trasporto per ridurre i tempi di attesa e migliorare il monitoraggio della produzione.
• Payload 2 – Strumento che aiuta gli operatori a raggiungere ripetutamente i carichi target dei camion.

Specifiche tecniche

• Model / SKU: 4100C AC
• Brand: Komatsu
• Categoria: Pale a fune elettriche
• Portata nominale (tonnellate metriche): 72,5 - 82
• Esempio di portata nominale (dichiarato): 81,6 mt (90 st)
• Capacità benna (m³): 41 - 49
• Capacità benna tipica (m³): 45,9
• Capacità SAE 2:1 (m³): 50,8
• Capacità benna (yd³): 54 - 64
• Capacità nominale benna (yd³): 60
• Produzione (MTPH): 7.184 - 9.579
• Produzione (TPH): 7.919 - 10.559
• Dimensione ottimale camion (mt): 172 - 363
• Dimensione ottimale camion (st): 190 - 400
• Carico sospeso nominale (mt): 154,2
• Carico sospeso nominale (st): 170
• Raggio di taglio: 24,7 m / 78 ft. 8 in
• Altezza di scarico (porta aperta): 9,1 m / 31 ft. 0 in
• Raggio a livello del pavimento: 16,4 m / 52 ft. 6 in
• Raggio di ingombro posteriore: 10,2 m / 32 ft. 3 in
• Altezza occhi operatore: 9,5 m / 31 ft. 3 in
• Altezza di taglio: 15,8 m / 51 ft. 10 in
• Opzioni di tensione di alimentazione: 7.200 V 3 fasi (60 Hz) o 5.000 / 6.000 / 6.600 V 3 fasi (50 Hz)
• Trasformatore di alimentazione minimo: 3.000 kVA
• Valore VA di cortocircuito minimo alla pala: 25 MVA
• Sistemi notevoli: Argus, ProVision, MineCare, DISPATCH, Payload 2
