Escavatore di grandi dimensioni 9020XPC

cingolatoper miniere e caveper miniere

Descrizione

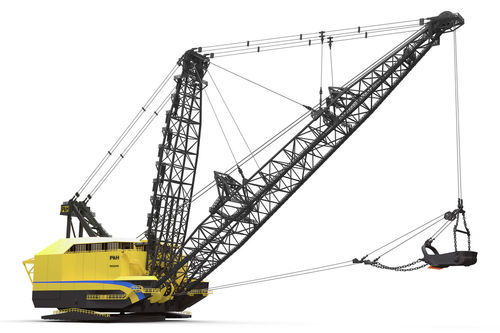

La dragline P&H 9020XPC è progettata per la movimentazione continua di materiali pesanti in cave a cielo aperto di grandi dimensioni. Disponibile con diverse lunghezze di braccio e capacità di benna, combina un tub di grande capacità, una costruzione del braccio a quattro cordoni e la piattaforma elettronica Centurion per un funzionamento affidabile e un monitoraggio efficiente.

Caratteristiche principali

• Tub ultra-resistente che distribuisce i carichi in modo uniforme per un'affidabilità eccezionale
• Telaietto a A progettato per gestire efficacemente le forze di carico
• Braccio a quattro cordoni che fornisce integrità strutturale in condizioni severe
• Piattaforma elettronica (sistema di controllo Centurion) per aiutare gli operatori a lavorare al massimo dell'efficienza e monitorare la dragline
• Braccio e telaietto a A altamente ingegnerizzati per garantire stabilità, eccellente visibilità delle pulegge e carichi assiali bilanciati
• Progettata con input degli utenti per migliorare sicurezza, consegna, manutenzione e ispezioni
• Supporto di assistenza completo per ridurre il costo totale di proprietà e ottimizzare la produzione

Punti salienti di progettazione e costruzione

• Tub progettato per lunga durata e bassa manutenzione; giunzioni di saldatura verti-shield su tutte le piastre di intersezione con una saldatura continua che riduce al minimo la distorsione
• Quattro cordoni a larga flangia con lacing a tubo per la costruzione del braccio; materiale del braccio: HSLA
• Parafilo in stile Constant Contact e pulegge di grande diametro per i sistemi di argano/dragaggio

Specifiche tecniche

• Capacità benna (m3): 85 - 122
• Capacità benna (yd3): 110 - 160
• Lunghezza braccio (m): 100 - 130
• Lunghezza braccio (ft): 325 - 425
• Cime di sollevamento: 133.4 mm (5.25 in)
• Cime di trascinamento: 133.4 mm (5.25 in)
• Tamburo di sollevamento: 335 cm (132 in)
• Tamburo di trascinamento: 335 cm (132 in)
• Diametro tub: 26.8 m (88 ft)
• Pressione al suolo (tub): 138 kPa (20.1 psi)
• Spazio tub/copertura: 2 m (6.7 ft)
• Diametro del cerchio dei binari: 23.8 m (78 ft)
• Quantità e diametro dei rulli: 171 x 406 mm (171 x 16 in)
• Diametro primitivo, cremagliera di rotazione: 22.1 m (72.4 ft)
• Dimensione delle scarpe (dimensioni massime): 5.2 x 26.8 m (17 x 88 ft)
• Pressione al suolo (scarpe): 225.2 kPa (32.6 psi) - nota: la pressione al suolo delle scarpe assume il 90% del peso della macchina sulle scarpe
• Larghezza fra le scarpe: 38.1 m (125 ft)
• Spazio libero sotto le scarpe: 0.6 m (2 ft)
• Lunghezza normale del passo: 2.3 m (7.5 ft)
• Peso netto: 7 532.5 kg (16,606 Ibs)
• Contropeso: 439.1 kg (968 Ibs)
• Peso operativo: 7 971.6 kg (17,574 Ibs)
• Lunghezza della cabina macchine: 38.9 m (127.5 ft)
• Larghezza della cabina macchine: 36.4 m (119.3 ft)
• Raggio posteriore: 27.4 m (90 ft)
• Perno centrale al piede del braccio: 12.2 m (40 ft)
• Altezza del piede del braccio: 5.9 m (19.5 ft)
• Profondità del telaio rotante: 3.68 m (145 in)
• Capacità di carico sospeso: 344,736 kg (760,000 Ibs)
• Intervallo di lunghezza braccio in servizio: 113.1 m (371 ft)
• Angolo del braccio (deg): 35.8
• Raggio operativo: 105.9 m (347.5 ft)
• Profondità di scavo (pratica): 64.8 m (212.5 ft)
• Altezza di scarico: 48.1 m (161 ft)
