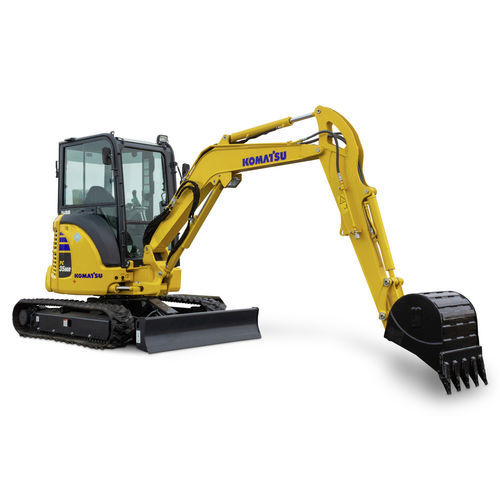

Miniescavatore PC35MR-5 E1

cingolatodieselcompatto

Panoramica I miniescavatori Komatsu sono dotati di una tecnologia avanzata che garantisce la massima efficienza, una maggiore produttività e un minor consumo di carburante. Offrono prestazioni affidabili, un’eccellente visibilità in avanti e un comodo spazio di lavoro per l’operatore. Scoprite la potenza, la precisione e il comfort di questo modello. Caratteristiche tecniche principali

• Potenza (HP): 24,4 HP a 2.200 giri/min
• Potenza (kW): 18,2 kW a 2.200 giri/min
• Peso operativo (kg): 3.720 - 3.870
• Peso operativo (lbs): 8.201 - 8.532
• Capacità della benna (m³): 0,055 - 0,18
• Capacità della benna (yd³): 0,07 - 0,24

Impianto idraulico

• Numero di modalità operative selezionabili: 2
• Pompa principale: Pompe per rotazione e lama; a pistoni a cilindrata variabile x 2
• Portata massima: 32 L/min (18,3 gpm USA)
• Pressione massima della lama: 21,5 MPa (3.118 psi)
• Portata massima della pompa della lama: 9,9 L/min (2,61 gpm)
• Portata massima ausiliaria a 20,5 MPa: 50 L/min (13,2 gpm)
• Pressione massima di rotazione: 20,1 MPa (2.915 psi)
• Portata massima della pompa di rotazione: 18,7 L/min (4,9 gpm)
• Tipo di ingranaggi: a ingranaggi x 2
• Valvola idraulica: a 8 cursori
• Pompe principali per: circuiti di braccio, avambraccio, benna e traslazione
• Metodo di azionamento: assistenza idraulica

Cilindri idraulici

• Braccio (numero di cilindri – alesaggio x corsa x diametro dello stelo): 85 x 525 x 50 mm (3,35 x 20,7 x 1,97 in)
• Braccio (numero di cilindri – alesaggio x corsa x diametro dello stelo): 75 x 595 x 45 mm (2,9 x 23,4 x 1,77 pollici)
• Benna (numero di cilindri – alesaggio x corsa x diametro dello stelo): 65 x 490 x 40 mm (2,55 x 19,29 x 1,57 pollici)
• Lama (dimensioni): 95 x 140 x 45 mm (3,74 x 5,51 x 1,77 pollici)
• Raggio di rotazione del braccio (dimensioni): 95 x 482 x 50 mm (3,74 x 18,97 x 1,97 pollici)

Motori idraulici

• Marcia: 2 motori a pistoni a cilindrata variabile (con valvola di contrappeso e freno sull’albero di marcia)
• Oscillazione: 1 motore a pistoni a cilindrata fissa (con valvola di frenatura e freno sull’albero di oscillazione)

Trasmissioni e freni

• Tipo di trasmissione: idrostatica
• Forza di trazione massima: 3 400 kgf (7 495 libbre)
• Tipo di freno di servizio: blocco idraulico
• Freno di stazionamento: Freno meccanico
• Pendenza superabile: 30°
• Velocità massima di marcia (Alta): 4,6 kph (2,85 mph); Bassa: 2,6 kph (1,61 mph)

Peso operativo (approssimativo)

• Cabina ROPS, cingoli in gomma: Peso operativo 3 720 kg (8 201 libbre); Pressione al suolo ISO 16754: 30 mm (35,9 kPa) / 12 pollici (5,2 psi)
• Cabina ROPS, cingoli in gomma: Peso operativo 3 870 kg (8 532 libbre); Pressione al suolo secondo la norma ISO 16754: 300 mm (35 kPa) / 12 in (5,07 psi)

Motore

• Modello motore: Komatsu 3D88E-7*
• Tipo di raffreddamento: Raffreddamento ad acqua, iniezione diretta
• Numero di cilindri: 3
• Alesaggio x Corsa: 88 mm x 90 mm (3,46 x 3,54 in)
• Cilindrata: 1,642 L (100,2 in³)
• Velocità nominale del motore: 2.200 giri/min
• Metodo di azionamento della ventola per il raffreddamento del radiatore: meccanico
• Potenza (ISO 9249 / SAE J1349 - netta): 24,4 HP (18,2 kW)

Capacità del liquido di raffreddamento e del lubrificante (rabbocco)

• Serbatoio carburante: 41 L (10,8 gal US)
• Capacità olio motore: 6,7 L (1,77 gal US)
• Liquido di raffreddamento: 3,3 L (0,87 US gal)
• Trasmissione finale: 0,6 L (0,15 US gal)
• Impianto idraulico: 20 L (5,3 US gal)

Carrello

• Telaio centrale: a X
• Telaio dei cingoli: a sezione scatolata
• Dispositivo di regolazione dei cingoli: pistola lubrificante
• Numero di rulli portanti (per lato): 1
• Numero di rulli dei cingoli (per lato): 4
• Guarnizione del cingolo: a tenuta stagna

Lama

• Larghezza x altezza della lama: 1 740 x 355 mm (5 ft. 9 in x 1 ft. 2 in)

Dotazione standard (selezionata)

• Filtro aria a doppio elemento con espulsore automatico della polvere
• Ventola di raffreddamento a aspirazione
• Alternatore 12 V / 55 A; Batteria 1 x 12 V / 58 Ah; Motorino di avviamento 12 V / 1,7 kW
• Faro anteriore di marcia; Faro di lavoro sul braccio
• Impianto idraulico ausiliario con valvola selettrice di flusso a una o due vie; Comando a pedale per l’impianto idraulico ausiliario; Valvola di cambio modalità ISO/SAE
• Protezione ventola; Protezione termica
• Pattino: pattino in gomma da 300 mm (pattino in gomma da 12")
• Alimentazione 12 V x 1; Controllo automatico della marcia a due velocità; Monitor LCD a colori da 3,5" ad alta risoluzione
• Funzione di blocco automatico della leva di bloccaggio; Specchietti retrovisori (destro, sinistro); Cintura di sicurezza retrattile
• Sedile ammortizzato; Allarme di marcia; Tettuccio ROPS a due montanti (ISO 3471)
• Bracci: gruppo bracci da 1.720 mm con tubazioni; Bracci principali: gruppo bracci principali da 2.540 mm con tubazioni; Lama di riempimento
• Altro: Spegnimento automatico al minimo; KOMTRAX®; Freno di mantenimento dell’oscillazione; Contrappeso da 650 kg (1.433 lb)

Equipaggiamento opzionale (selezionato)

• Cingoli Road Liner, 300 mm (12")
• Cabina con aria condizionata, predisposizione radio, ingresso ausiliario (jack da 3,5 mm)
• Joystick proporzionali
• Benne: benne HD da 300 mm (12"), 457 mm (18") e 610 mm (24"); pollice idraulico; attacco rapido meccanico

Caratteristiche / specifiche tecniche

• Modello: PC35MR-5 E1
• Costruttore: Komatsu
• Categoria: Piccoli escavatori
• Modello motore: Komatsu 3D88E-7*
• Potenza netta: 24,4 HP / 18,2 kW a 2.200 giri/min
• Peso operativo: 3.720 - 3.870 kg (8.201 - 8.532 lbs)
• Capacità della benna: 0,055 - 0,18 m³ (0,07 - 0,24 yd³)
• Serbatoio carburante: 41 L (10,8 US gal)
• Capacità dell’impianto idraulico: 20 L (5,3 US gal)
• Portata massima ausiliaria: 50 L/min a 20,5 MPa (13,2 gpm a 2.973 psi)
• Forza di traino massima: 3.400 kgf (7.495 libbre)
• Velocità di marcia: Alta 4,6 kph (2,85 mph) / Bassa 2,6 kph (1,61 mph)
• Larghezza x altezza lama: 1.740 x 355 mm
• Carrello: Telaio a X centrale, telaio dei cingoli a sezione scatolata, regolatore dei cingoli lubrificato
• Contrappeso: 650 kg (1.433 lb)
