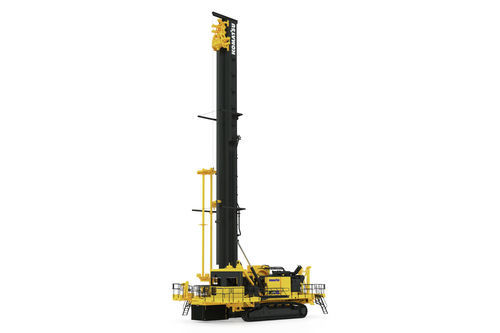

Perforatrice per fori da mina ZR122

cingolatarotativatelecomandata

Panoramica
Progettata per operazioni di perforazione di blasthole impegnative, la perforatrice rotativa Komatsu ZR122 offre elevata carica sulla punta, ampia capacità di rotazione e robustezza strutturale per garantire produttività e ridotti costi per metro trivellato. La macchina combina un mast di tipo boxer, un sistema di abbassamento a cremagliera ad alta forza e sistemi automatizzati per ottimizzare la qualità del foro, la precisione di posizionamento e la disponibilità operativa.

Vantaggi principali

• Mast boxer robusto: sezione chiusa che migliora l'affidabilità strutturale e semplifica ispezione e manutenzione.
• Abbassamento a cremagliera ad alta forza: fornisce 122.000 lb di carico sulla punta e una forza rotativa significativa per penetrare rocce dure.
• Carosello automatico per punte: cambio automatico avanzato che riduce i tempi di cambio e l'esposizione dell'operatore mantenendo l'integrità del foro.
• GPS ad alta precisione (HPGPS): posizionamento accurato dei fori per migliori risultati di brillamento ed efficienza a valle.
• Progettazione configurabile e pronta all'uso: opzioni flessibili per adattarsi ai pattern di perforazione specifici del sito e ridurre il costo totale di perforazione.

Caratteristiche e benefici (selezionate)

• Struttura del mast boxer solida: riduce i punti di innesco delle cricche e i concentratori di tensione, facilitando ispezione e riparazione.
• Abbassamento a cremagliera innovativo: massimizza le forze di perforazione favorendo l'affidabilità del sistema e riducendo gli intervalli di manutenzione.
• Gestione automatica di punte e tubi: il carosello snellisce i cambi punta e permette rapidi cambi di diametro per ottimizzare la frammentazione.
• Progettazione strutturale migliorata: mast, telaio principale e telaio anteriore progettati per la durabilità; telaio anteriore configurabile per accessori o opzioni di alimentazione.
• Navigazione automatica con HPGPS: supporta movimenti precisi tra i fori e consente spostamenti senza operatore quando necessario.
• Perforazione angolata in passata singola o multipla: configurazioni versatili del mast per varie applicazioni sulla stessa piattaforma.

Aste e componenti di perforazione
Le aste di perforazione Komatsu per blasthole (fatte e integrali) sono abbinate a perforatrici con diametri esterni da 7" a 13 3/4". Le aste fabbricate utilizzano giunti utensile in acciaio legato con ispezione a ultrasuoni. Scanalature o piane per chiave sono fresate secondo le esigenze. Le connessioni a spalla rotante sono kemplated per proteggere da grippaggi durante il break-in. Costruzione a parete pesante e rivestimento duro in tungsteno opzionale migliorano la vita utile e riducono i costi operativi.

• Asta integrale prodotta da barre in lega premium.
• Fori alesati per ottenere il corretto bilanciamento nelle connessioni a spalla rotante selezionate.
• Concentricità e allineamento assiale delle connessioni mantenuti a strette tolleranze.
• Rivestimento duro in tungsteno disponibile per protezione da abrasione ed erosione.
• Komatsu produce bit subs e saver/top subs abbinate per collegare la colonna di perforazione ai shock subs.

Risorse (documenti disponibili)

• Scheda tecnica ZR122 (English)
• Sell sheet ZR122 (English)
• One-pager: mast boxer e abbassamento a cremagliera
• Comunicato stampa: nuova perforatrice blasthole con alta produttività

Specifiche tecniche

• Modello / SKU: ZR122
• Categoria: Blasthole drills — Perforatrice rotativa
• Diametro foro (in): 13 3/4
• Diametro foro (mm): 349
• Carico sulla punta (kg): 55.338
• Carico sulla punta (lbs): 122.000
• Profondità per passata (ft): 65
• Profondità per passata (m): 20
