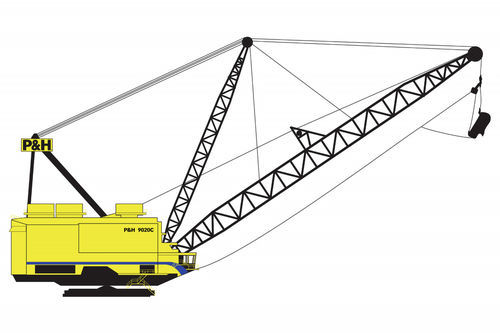

Escavatore di grandi dimensioni 9020C

cingolatoper miniere e cavea manico lungo

Panoramica
La dragline P&H 9020C è progettata per operare con diversi bracci, capacità della benna e geometrie del sito. Configurabile per miniere a cielo aperto ed escavazioni pesanti, la macchina è pensata per prestazioni prevedibili nel tempo e manutenzione semplificata.

Caratteristiche e vantaggi

• Tub ultra‑resistente Il design del tub distribuisce i carichi in modo uniforme per ridurre le sollecitazioni localizzate e prolungare gli intervalli di servizio.
• A‑frame per gestione dei carichi La geometria dell'A‑frame controlla le forze di carico per mantenere la stabilità durante sollevamenti pesanti.
• Braccio a quattro montanti Costruzione a quattro montanti con parte inferiore piatta che offre integrità strutturale in condizioni gravose.
• Piattaforma elettronica Il sistema di controllo Centurion monitora le prestazioni della macchina e supporta la produttività dell'operatore e la pianificazione della manutenzione.

Specifiche principali
Capacità benna (m3): 55 - 93
Capacità benna (yd3): 75 - 117
Lunghezza braccio (m): 90 - 125
Lunghezza braccio (ft): 300 - 405

Specifiche tecniche

• Capacità benna: 55 - 93 m3 (75 - 117 yd3)
• Lunghezza braccio (campo operativo): 106,7 m (350 ft); Lunghezze disponibili: 90 - 125 m (300 - 405 ft)
• Angolo del braccio: 37,5°
• Portata sospesa nominale: 219.996 kg (485.000 lbs)
• Raggio operativo: 98,5 m (323,3 ft)
• Profondità di scavo (pratica): 68,3 m (224 ft)
• Altezza di scarico: 49,9 m (163,7 ft)
• Diametri fune e tamburo: Funicolari di sollevamento 101,6 mm (4,375 in); Funicolari di trascinamento 101,6 mm (4,365 in); Tamburo di sollevamento 286 cm (112,5 in); Tamburo di trascinamento 286 cm (112,5 in)
• Tub e scarpe: Diametro tub 22,3 m (73 ft); Interasse tub/platea 2,0 m (6,7 ft); Pressione al suolo (tub) 148 kPa (21,4 psi)
• Diametro cerchio rotaie: 19,5 m (64 ft)
• Numero e diametro rulli: 141 x 356 mm (141 x 14 in)
• Diametro primitivo, cremagliera di rotazione: 17,9 m (58,8 ft)
• Dimensioni scarpa (massime): 5,2 x 21,3 m (17 x 70 ft)
• Pressione al suolo (scarpe): 265,9 kPa (38,5 psi) * (pressione su scarpe assumendo 90% del peso macchina sulle scarpe)
• Larghezza tra scarpe: 32,6 m (107 ft); Distanza sotto scarpe: 0,6 m (1,9 ft); Lunghezza normale del passo: 2,3 m (7,5 ft)
• Pesi (standard): Peso netto 5 288,1 kg; Contropeso 556,1 kg; Peso operativo 5 844,2 kg
• Struttura rotante e casa macchina: Lunghezza casa macchine 35,9 m (117,8 ft); Larghezza casa macchine 30,5 m (100 ft); Raggio posteriore 24,5 m (80,3 ft); Perno centrale al piede del braccio 12,2 m (40 ft); Altezza piede braccio 4,9 m (16,2 ft); Profondità struttura rotante 2,84 m (112 in)
• Braccio e passacavo: Costruzione braccio — 4 montanti a larga sezione con collegamento a tubi; Materiale braccio — HSLA; Diametro puleggia punta (pivotante) 3.454 mm (136 in); Passacavo — Stile Constant Contact; Diametro puleggia passacavo 3.454 mm (136 in)
• Elettronica: Sistema di controllo Centurion per monitoraggio macchina e supporto alla produttività
