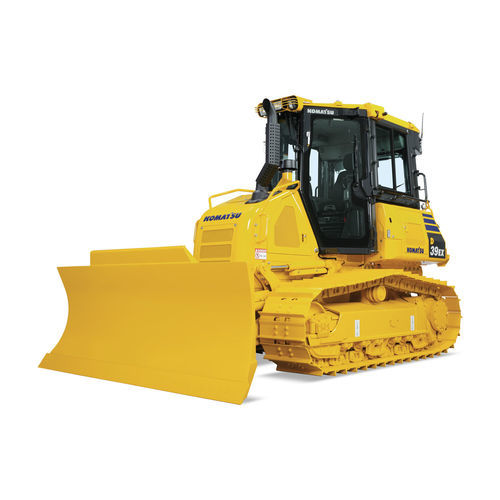

Bulldozer cingolato D39EX-24

cingolatoda esternoper cantiere

Panoramica
Il Komatsu D39EX-24 è un bulldozer su cingoli compatto progettato per livellamento di precisione e lavori di movimentazione terra. La lama PAT (power angle tilt), l'eccellente visibilità della lama e la trasmissione idrostatica offrono controllo e produttività in spazi ristretti e nelle operazioni di finitura.

Vantaggi principali

• Ingombro compatto con risposta rapida per manovrabilità sui cantieri ristretti
• Alta visibilità della lama per miglior controllo dell'operatore durante il livellamento
• Sterzo rapido e distribuzione della potenza bilanciata, incluso il power turn con controrotazione

Caratteristiche

• Parallel Link Undercarriage System (PLUS): Progettazione per usura uniforme che massimizza la durata dei componenti del sottocarro e riduce i costi di manutenzione; rulli e collegamenti rinforzati per maggiore durata.
• Lama PAT con inclinazione regolabile: Lama power angle tilt con pitch regolabile per maggiore versatilità nelle operazioni di livellamento e finitura.
• Visibilità della lama eccezionale: Configurazione con muso super inclinato per migliorare le linee di vista dell'operatore e la precisione.
• HST con controllo elettronico: Trasmissione idrostatica controllata elettronicamente che offre cambi marcia automatici, Quick-Shift e selezione di velocità variabile.
• Manutenzione ad accesso facilitato: Ventola ribaltabile con supporto a gas e ventola reversibile idraulica per pulizia e accesso ai componenti di servizio.
• Palm Command Control System (PCCS): Joystick ergonomico a basso sforzo per controllo direzionale, selezione della velocità di avanzamento e controllo proporzionale della lama.

Note operative

• Progettato per fornire piena potenza a entrambe le piste durante le curve, ottimizzando livellamento e movimentazione terre.
• Ambiente operatore con cabina ROPS, sedile riscaldato sospeso ad aria, monitor LCD ad alta risoluzione con diagnostica integrata e connettività telematica Komtrax.

Caratteristiche / specifiche tecniche

• Modello motore: Komatsu SAA4D95LE-7
• Tipo motore: 4 tempi, raffreddato ad acqua, iniezione diretta; turbocompresso a flusso variabile con aftercooler aria-aria
• Potenza netta: 105 HP @ 2.200 rpm (ISO 9249 / SAE J1349)
• Potenza (metrica): 78 kW @ 2.200 rpm
• Peso operativo: 9.930 kg (21.891 lbs) — macchina inclusa lama PAT, cabina ROPS, operatore, fluidi e pieno di carburante
• Peso trattore: 8.790 kg (19.379 lbs)
• Capacità lama: 2,21 m3 (2,89 yd3)
• Serbatoio carburante: 190 L (50,2 US gal)
• Serbatoio DEF (AdBlue): 10 L (2,6 US gal)
• Capacità liquido di raffreddamento: 34 L (9 US gal)
• Olio motore: 11 L (2,9 US gal)
• Serbatoio idraulico: 64 L (17 US gal)
• Sottocarro: PLUS parallel link; telaio rulli a sezione larga monoscocca; rulli pista lubrificati; pattini standard a singolo gancio
• Larghezza pattino (standard): 510 mm (20 in)
• Altezza gancio: 47 mm (1,9 in)
• Numero di pattini per lato: 39
• Numero di rulli per lato: 6
• Area di contatto al suolo: 23.919 cm2 (25,75 ft2)
• Pressione al suolo (pattino standard, ISO 16754): 36,1 kPa (5,24 psi)
• Interasse cingoli: 1.620 mm (5 ft 4 in)
• Lunghezza del tracciato a terra: 2.345 mm (7 ft 8 in)
• Trasmissione idrostatica: HST a doppio percorso che fornisce cambi di velocità infiniti; motori di avanzamento a capacità variabile; leva di bloccaggio controllo marcia e interruttore di folle; velocità Quick-Shift regolabili nel monitor
• Velocità di avanzamento (variabile/in avanti): 0 - 8,5 kph (0 - 5,3 mph)
• Velocità di avanzamento (variabile/retromarcia): 0 - 8,5 kph (0 - 5,3 mph)
• Riduzione finale: motori di avanzamento a pistoni assiali montati nella scarpa con riduzione planetaria a due stadi integrata; corona a bulloni con tripla guarnizione labirintica
• Capacità di rabbocco servizio: Riduzione finale 3,5 L (0,9 US gal)
• Equipaggiamento standard principali: cabina ROPS, Komatsu Diesel Oxidation Catalyst (KDOC), Selective Catalytic Reduction (SCR), telematica Komtrax Level 5, monitor LCD elettronico ad alta risoluzione, ventilatore idraulico reversibile, condizionatore d'aria, sistema telecamera posteriore, fari da lavoro (anteriore 3, posteriore 2)
