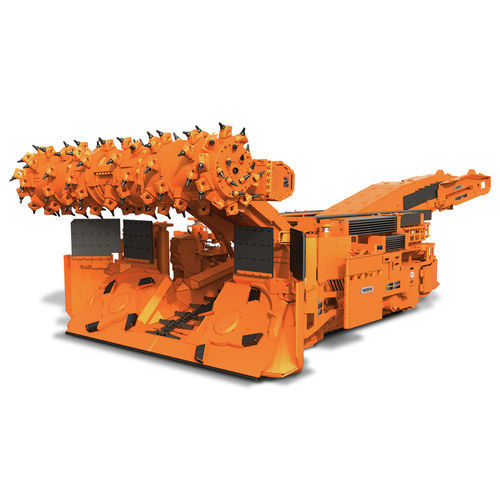

Minatore continuo con bullonatrice per tetto 14ED25

Panoramica
Progettata per aumentare la produttività nelle applicazioni su giaciture basse e medie, la 14ED25 è una macchina di avanzamento d'ingresso con sistema di bullonatura integrato che consente taglio e bullonatura simultanei in una sola passata. Questa capacità a singola passata risolve il collo di bottiglia durante lo sviluppo della galleria d'ingresso quando è necessario installare tempestivamente il sostegno del tetto.

Vantaggi principali

• Affidabilità elevata e alta disponibilità
• Maggiore intervallo tra revisioni importanti (tipicamente 3–6 anni)
• Elimina il collo di bottiglia dell'accesso consentendo taglio e bullonatura simultanei

Caratteristiche e vantaggi (punti salienti)

• Testate di taglio estendibili doppie: Le estensioni idrauliche si ritrattono per facilitare i ritiri e offrire flessibilità nelle curve. Tagli larghi fino a 16 ft in una sola passata. Potenza alla testata di taglio: 656 HP / 490 kW.
• Faceboss Control System: Strumenti di assistenza per l'operatore, sequenze automatizzate, diagnostica avanzata e monitoraggio delle prestazioni per ottimizzare l'operazione.
• Doppie trivelle per tetto: Una bullonatrice semi-automatica Joy AFX210 con inclinazione è fissata su ciascun lato per un'installazione rapida del controllo del tetto.
• Cilindri ATRS anteriori e posteriori: Quattro cilindri idraulici stabilizzano il tetto durante lo scavo e la bullonatura; azionati con un pulsante, i cilindri pulsano per mantenere il contatto con il tetto e proteggere l'operatore.
• Pacchetto di ottimizzazione idraulica: Minimizza tubazioni e componenti, semplifica il percorso dei tubi per migliorare l'accessibilità alla manutenzione e facilitare le revisioni.

Dettagli aggiuntivi del prodotto

• Il sistema di bullonatura integrato consente taglio e bullonatura simultanei in una sola passata.
• Capacità di perforazione a umido o a secco.
• Risorse: parti e risorse correlate sono disponibili per questo prodotto.

Specifiche tecniche

• Modello / nome commerciale: 14ED25
• Categoria: Sviluppo di ingresso — Macchine di avanzamento d'ingresso
• Numero di bullonatrici per tetto: 2
• Numero di bullonatrici per fianco: 2
• Distanza foro radice a punta del piccone: 137 in
• Lunghezza macchina: 42 ft. 11 in
• Peso macchina: 180,000 - 196,000 lbs
• Altezza telaio: 48 in
• Altezza libera da terra: 11 in
• Larghezza telaio: 120 in
• Pressione al suolo: 33 - 37 psi
• Velocità di trazione (max): 65 fpm
• Larghezza catena cingolata: 22 in
• Trivelle per tetto con cilindro per legname integrato: Due trivelle AFX210
• Trivelle per fianco opzionali: 2
• Caratteristiche di perforazione: Perforazione a umido o a secco
• Distanza trivella tetto-frontale: 9 ft. 4 in
• Distanza trivella fianco-frontale: 13 ft. 7 in
• Parafanghi laterali: 6 ft. 0 in o 8.5 in
• Portata TRS: 12 ft. 9 in
• Diametro testata di taglio: 44 in
• Larghezza di taglio: 15 ft. 6 in (minimo)
• Altezza massima di taglio: 11 ft. 5 in
• Altezza minima di taglio: 6 ft. 6 in
• Velocità di taglio: 60 rpm
• Velocità punta utensile: 690 fpm
• Estensioni tamburo: 9 in
• Distanza sump: 52 in
• Motori cutter: 328 HP
• Motori testa di raccolta: 67 HP
• Motori di trazione: 80 HP
• Motori pompa: 160 HP
• Motore nastro trasportatore: 54 HP
• Potenza totale: 1165 HP
• Larghezza trasportatore: 30 in
• Altezza sponde trasportatore: 12 in
• Velocità trasportatore: 402 fpm
• Diametro CLA: 51 in
• Tensione macchina: 950 V 60 Hz
• Cavo macchina: 4/0 - 3 conduttori
• Pompa idraulica (tandem): 120 gpm
• Capacità serbatoio idraulico: 300 US gal
