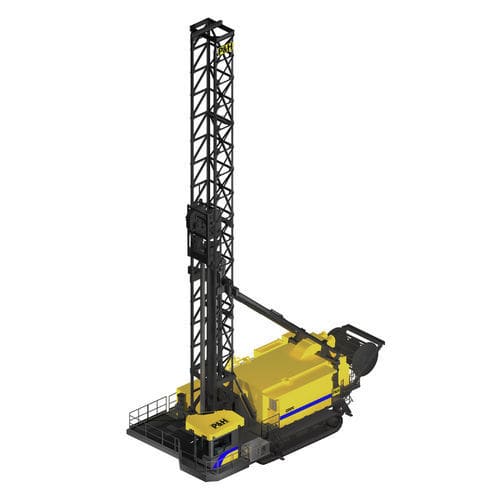

Perforatrice per fori da mina 320XPC

cingolatarotativaelettrica

Panoramica
Il Komatsu 320XPC è una perforatrice rotativa di classe ultra progettata per applicazioni minerarie in roccia dura ad alto volume. Combina un sistema rack-and-pinion elettrico, sistemi elettrici integrati e un sottocarro pesante per offrire penetrazione costante, manutenzione semplificata e integrazione con pale di grandi dimensioni per ottimizzare i cicli di perforazione e carico.

Punti chiave del prodotto

• Sistema rack-and-pinion che eroga coppia costante e fino a 122.000 lb di carico sul bit per cicli di scavo più rapidi.
• Sistemi elettrici integrati (rotary, pulldown, compressore e pompe) per ridurre la complessità di carburante e manutenzione.
• Accesso ai servizi a livello del suolo, lubrificazione centralizzata e passerelle ampie per operazioni di servizio più sicure e veloci.
• Progettato per abbinarsi a grandi pale (es.: P&H 4100XPC) per operazioni di perforazione e carico ad alta produzione.

Caratteristiche e vantaggi

• Pulldown potente: Pulldown elettrico top-drive rack-and-pinion che garantisce carico positivo sul bit e trasmissione precisa della forza.
• Aste robuste: Mastro a traliccio in acciaio legato ad alta resistenza per resistenza alla fatica e supporto stabile della barra di perforazione.
• Propulsione superiore: Cingoli heavy-duty e azionamenti idrostatici per manovrabilità, capacità in pendenza e rapidi set-up.
• Compressori affidabili: Opzioni di compressori per servizio minerario dimensionati per le esigenze di bailing.
• Visibilità operatore: Ampia visuale dall'abitacolo con vetri e tecnologia video; sedile girevole per riposizionamento durante la propulsione.
• Ambiente operativo produttivo: Cabina certificata FOPS Livello II, vetro laminato resistente agli urti, comandi ergonomici e sospensione sedile ad aria regolabile.
• Progettazione ponte ad accesso facilitato: Layout del ponte efficiente con passerelle esterne e interne ampie e grande ponte posteriore per cambio bit e tubi.
• Diagnostica avanzata: Sistema di controllo elettrico Centurion con sensori e I/O per monitoraggio e troubleshooting precisi.
• PreVail RHM: Soluzione per dati di salute e performance macchina per informazioni utilizzabili.
• Capacità per clima artico e alta quota: Opzioni per condizioni artiche e configurazioni per mantenere le prestazioni oltre 4.250 m (14.000 ft).
• Protezione reti deboli (opzionale): Trasformatore soft-start opzionale per ridurre la corrente di spunto su reti deboli.

Risorse

• Brochure (English)
• Scheda tecnica 320XPC
• Sell sheet 320XPC

Specifiche tecniche

• Categoria prodotto: Blasthole drills — Rotary drill
• Modello / Denominazione commerciale: 320XPC
• Diametro foro (in): 10 5/8 - 17 1/12
• Diametro foro (mm): 270 - 444
• Carico massimo sul bit: 68.083 kg (circa) / 150.000 lbs
• Carico sul bit (kg) (elencato nella pagina): 68.038 (vedi specifiche dettagliate)
• Profondità passata singola (ft): 65
• Profondità passata singola (m): 19,8
• Passata singola massima opzionale: 70 ft (21,3 m)
• Max multi-pass (rack singolo): 39,6 m (130 ft)
• Max multi-pass (rack doppio): 59,4 m (195 ft)
• Peso operativo (massimo): 181.437 kg / 400.000 lbs
• Peso di spedizione con masti: 153.949 kg / 339.400 lbs
• Tipo cingoli: Heavy-duty lug and tumbler drive system (progetto Komatsu)
• Larghezza pattino / cingolo (standard): 36 in (914 mm)
• Larghezza pattino / cingolo (opzionale): 44 in (1.117 mm)
• Meccanica di propulsione: Doppio azionamento planetario idrostatico con sprint set, freno di rilascio idraulico — 231 kW (310 HP)
• Velocità di propulsione massima: 0–0,97 kph (60 Hz) / 0–1,6 kph (60 Hz)
• Pendenza massima: 20%
• Regolazione take-up: Jack e spessori
• Tipo sistema aria: Sullair a vite in bagno d'olio
• Tipo filtro aria: Donaldson a 2 stadi secco doppio (Gardner Denver) o tre Donaldson a 2 stadi secco (Sullair)
• Portata aria standard (nominale): 3.450 CFM* (richiede motore principale 1.000 HP)
• Tipo compressore: Gardner-Denver SSY Series vite in bagno d'olio (opzioni disponibili)
• Pressione di esercizio aria: 65 psi (448 kPa)
• Climatizzazione cabina operatore: Unità HVAC mine air systems disponibile con pressurizzazione e filtrazione
• Comandi cabina operatore: PLC controllati, retroilluminati per operazioni notturne
• Protezione caduta oggetti: FOPS Livello II
• Vetri: Vetro stratificato antiurto su tutti i lati, finestra tetto con protezione
• Rumore in cabina: <80 dB durante la marcia
• Tipo cabina operatore: Montata posteriormente con soppressione vibrazioni/rumore; include sedile sospeso ad aria, sedile istruttore, mini-frigo, oscuramento vetri e illuminazione LED
• Tipo gestione tubi: Rack parallelogramma; un rack standard (opzione fino a due)
• Diametro tubi: 9,25 - 13,625 in (235 - 346 mm)
• Opzioni gestione tubi: Rack aggiuntivo, fino a due totali
• Argano ausiliario: 14.000 lbs (6.350 kg)
• Chiave di sbloccaggio: P&H SureWrench
• Costruzione mastro: Tipo traliccio con profili in acciaio legato
• Lunghezza mastro (standard): 65 ft (19,81 m); opzionale: 70 ft (21,3 m)
• Sollevamento/abbassamento mastro: Due cilindri idraulici, diametro standard 267 mm (10,5 in)
• Progettazione rotativa: Doppio motore DC P&H, azionamenti ABB DCS 880 indipendenti (master/follower); può funzionare con un solo motore per manutenzione
• Velocità di rotazione: 0–119 rpm
• Coppia massima: fino a 33.895 N·m (fino a 25.000 ft·lbs)
• Motore principale (standard): 522 kW (700 HP)
• Motore principale (opzionale): 746 kW (1.000 HP)
• Caratteristiche elettriche: Minimo 1,5 MVA continuo, 6 MVA cortocircuito minimo alla perforatrice; disconnessione esterna al giunto cavo trainato, interruttore di carico HV e contattore a vuoto
• Progettazione argano / pulldown: Motore DC che aziona sistema rack-and-pinion senza catena
• Velocità avanzamento trapano: Fino a 16 ft/min (fino a 4,9 m/min)
• Velocità argano: Fino a 105 ft/min (fino a 37,0 m/min)
• Azionamento argano/pulldown: Rack & pinion elettrico senza catena
• Sistema idraulico: Pompa a palette circuito aperto ausiliaria per sollevamento mastro, livellamento e gestione tubi; sistema principale circuito chiuso con doppie pompe a pistone a portata variabile; filtrazione include filtri 3 µm e 5 µm e filtri magnetici di aspirazione
• Illuminazione: Proiettori LED standard per area di lavoro
• Martinetti di livellamento: Quattro cilindri — Ø 254 mm x corsa 1.676 mm
• Auto livello: Standard
• Piastra martinetto (standard): Ø 30 in (762 mm); pressione al suolo (standard) 129 psi (840 kPa)
• Piastra martinetto (opzionale): Ø 50 in (1.270 mm); pressione al suolo (opzionale) 46 psi (317 kPa)
• Pesi e pressioni di appoggio: Pressione con pattini 36 in: 29,0 psi; con pattini 914 mm: 200 kPa; con pattini 44 in: 22,6 psi
• Centurion electrical control: Controllore supervisore con comunicazione integrata ai drive, Profibus I/O, display GUI, PreVail RHM-ready per dati di salute e performance
