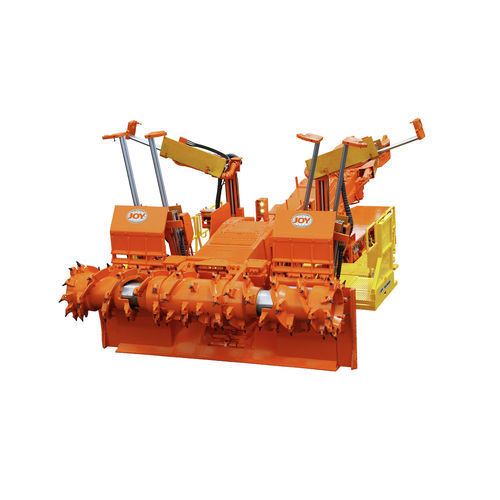

Bullonatrice per tetto azionata a distanza 14CM09

Panoramica
Creare in modo efficiente vie d'ingresso in vena media tagliando le vie di accesso e ancorando il tetto. Particolarmente adatto per la vena Pittsburgh, quando l'ancoraggio centrale può essere completato dopo che la via di accesso è stata fasciata e bullonata.

• Macchina a passaggio singolo
• Disponibili più larghezze di taglio

Caratteristiche e vantaggi

• Bullonatrici per tetto e parete: Per ancorare l'ingresso dopo il taglio, su entrambi i lati del miner è installata una bullonatrice per tetto in stile trivella. Sono disponibili rulli di perforazione e opzioni di perforazione a secco e a umido a seconda delle operazioni e delle condizioni.
• Testa raccoglitrice: Progettazione con braccio di carico centrifugo (CLA) per un carico efficace. Alette estensibili e più larghezze per adattarsi alle esigenze operative. Piastra del piano della testa raccoglitrice rivestita con overlay in carburo di cromo (CCO); vari materiali disponibili per le scarpe d'usura.
• Sistema di nastro comprovato: I giunti del nastro Universal Joy prolungano la vita della catena; il meccanismo di regolazione a camma compensa il gioco della catena quando il nastro oscilla. Piastre del piano del nastro rivestite in CCO per maggiore durata. Catena del nastro a doppio pignone per resistenza e riduzione del rumore.
• Estensioni della testa di taglio: Estensioni idrauliche della testa di taglio su ogni lato che si ritrae per maggiore flessibilità durante il taglio degli angoli e per ritiri efficienti.
• Faceboss Control System: Strumenti di assistenza all'operatore, sequenze automatizzate, diagnostica avanzata e monitoraggio delle prestazioni della macchina per aiutare a ottimizzare l'operazione con informazioni fruibili.
• Joy OptiDrive AC: Il sistema brevettato Joy OptiDrive AC integra software con sistemi elettronici e meccanici per fornire una macchina durevole e manovrabile.

Caratteristiche / specifiche tecniche

• Modello: 14CM09-16BDX
• Applicazione / Categoria: Bolter minerario (sviluppo ingresso)
• Tensione: 950 V, 60 Hz
• Lunghezza macchina: 35 ft. 3 in
• Peso macchina: 140,000 lbs
• Altezza da terra: 12 in
• Pressione al suolo: 32 psi
• Velocità di trazione (max): 65 fpm
• Velocità disco testa raccoglitrice: 54 rpm
• Larghezza nastro: 30 in
• Lunghezza nastro: 10 ft. nominale
• Velocità catena nastro: 475 fpm
• Larghezza catena cingolo: 20 in
• Stile di comando: Controllo remoto
• Altezza di taglio minima: 4 ft. 10 in (1,473 mm)
• Altezza di taglio massima: 10 ft. 11 in (3,327 mm)
• Distanza tra centri di perforazione: 8 ft. 10 in (2,692 mm)
• Diametro testa di taglio: 43.5 in
• Larghezza di taglio: 16 ft
• Velocità punta utensile: 683 fpm
• Bullonatrici per tetto: 2 standard HGX - MK2
• Distanza foro tetto-fine punta: 12 ft. 2 in
• Caratteristiche di perforazione: paratia di protezione per l'operatore di perforazione lato rib; deflettore di roccia sopra l'operatore di perforazione; perforazione a secco con sistema di raccolta polveri
• Altezza TRS: Fino a 11 ft. 1 in
• Altezza di perforazione: Fino a 7 ft. 10 in
• Altezza del martinetto per rivestimento: 10 ft. 10 in
• Motori cutter (HP): 235
• Motori testa raccoglitrice (HP): 67
• Motori di trazione (HP): 80
• Motori pompa (HP): 54
• Potenza totale (HP): 827
