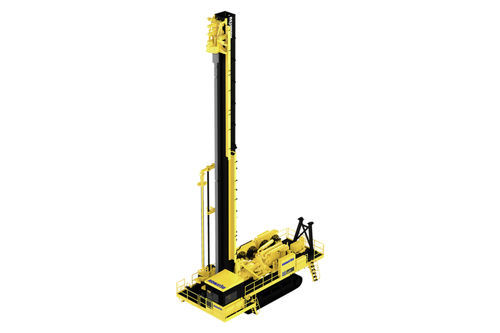

Perforatrice per fori da mina ZR77

cingolatarotativaCUMMINS

Panoramica
Produttività ad alto impatto con controllo di precisione. Progettata per prestazioni costanti in condizioni difficili, la ZR77 è dotata di un masto robusto stile boxer e di un sistema di discesa cremagliera-pignone ad alta forza. Queste caratteristiche massimizzano la trasmissione della coppia e il carico sulla punta, consentendo tempi di ciclo più rapidi e una maggiore efficienza di perforazione.

Caratteristiche principali

• Discesa cremagliera-pignone ad alta forza: Consente tempi di ciclo più rapidi e una maggiore penetrazione nelle rocce dure; aumenta il rendimento di perforazione fino al 12%.
• Carosello punte automatizzato / Gestione automatica delle punte: Riduce i tempi di inattività con cambi rapidi delle punte senza intervento manuale; aiuta a mantenere una frammentazione efficiente e la qualità del foro e ad adattarsi rapidamente a nuovi diametri di perforazione.
• Progettazione del masto stile boxer: Migliora la durabilità strutturale per una maggiore disponibilità e la riduzione dei costi di manutenzione.
• Operazione remota opzionale / Automazione della perforazione con controllo remoto: Operazione remota HPGPS ad alta precisione per unità singole e multiple; aiuta a limitare l'esposizione dell'operatore e supporta iniziative di sicurezza zero danni.
• Capacità di navigazione automatica con GPS ad alta precisione (HPGPS): Aumenta la precisione delle posizioni dei fori e consente lo spostamento tra i fori senza operatore in cabina.
• Controllo intelligente del compressore: Regola la quantità d'aria nel foro per gestire potenza, consumo di carburante e velocità di spurgo per aiutare a ridurre i costi operativi.
• Foratura angolare a singolo e multi-passata: Posizionamento automatico del masto e autolivellamento adattivo per eseguire più funzioni di perforazione con un solo impianto.

Risorse

• Documenti disponibili: scheda tecnica, scheda commerciale, documento di automazione della perforazione di una pagina e scheda masto boxer / cremagliera-pignone (documentazione e brochure prodotto).

Caratteristiche / specifiche tecniche

• Categoria prodotto: Trapani per fori di mina — Trapano rotativo.
• Modello: ZR77.
• Diametro foro (in): 7 7/8 - 10 5/8.
• Diametro foro (mm): 200 - 270.
• Carico massimo sulla punta (kg): 34 925.
• Carico massimo sulla punta (lbs): 77 000.
• Profondità singola passata (ft): 55.
• Profondità singola passata (m): 16.8.
• Profondità massima multi-passata (ft): 280.
• Profondità massima multi-passata (m): 85.
• Unità di potenza — Motore diesel / modello (metrico): Cummins QST30.
• Unità di potenza — Motore diesel (imperiale): Non-reg. T2 e T4.
• Opzione elettrica (kv): 6.3.
• Opzione elettrica (metrico): ≥ corrente alternata trifase Tensione secondaria (≥24, 12).
• Potenza (kW): 783.
• Potenza (HP): 1,050.
• Testa rotativa — Coppia (variabile) a 100 rpm (ft-lbs): 11,000.
• Testa rotativa — Coppia (variabile) a 100 rpm (kN-m): 14.9.
• Testa rotativa — Potenza nominale (kW): 158.
• Testa rotativa — Potenza nominale (HP): 212.
• Testa rotativa — Tipo motore (idraulico): Pistone assiale a cilindrata variabile.
• Testa rotativa — Velocità (variabile): 200 rpm @ 5,500 ft.-lbs.
• Sistema di avanzamento — Tipo: Cremagliera e pignone.
• Sistema di avanzamento — Velocità carro (max) (m/min): 0 a 48.0.
• Sistema di avanzamento — Velocità carro (max) (ft/min): 0 a 157.5.
• Sistema di avanzamento — Forza di sollevamento (lbf): 67,900.
• Sistema di avanzamento — Forza di sollevamento (kN): 302.
• Forza di discesa (kN): 302.
• Gestione tubi — Opzioni: Capacità di gestire tubi da 25 ft.
• Gestione tubi — Capacità carosello taglia 4 (in): 8.62 o meno (diametro 8 5/8 o meno).
• Gestione tubi — Capacità carosello taglia 4 (mm): 219 o meno.
• Gestione tubi — Capacità carosello taglia 5 (in): 8.62 o meno (diametro 8 5/8 o meno).
• Gestione tubi — Capacità carosello taglia 5 (mm): 219 o meno.
• Gestione tubi — Capacità carosello taglia 6 (in): 7.64 o meno (diametro 7 5/8 o meno).
• Gestione tubi — Capacità carosello taglia 6 (mm): 194 o meno.
• Gestione tubi — Profondità max taglia 4 (ft): 200 (61 m).
• Gestione tubi — Profondità max taglia 5 (ft): 240 (73 m).
• Gestione tubi — Profondità max taglia 6 (ft): 280 (85 m).
• Masto / torre — Larghezza mastro (m): 1.
• Masto / torre — Larghezza mastro (in): 39.4.
• Masto / torre — Profondità mastro (in): 39.5 (profondità mastro (m): 1).
• Masto / torre — Corsa carro / testa rotativa (m): 19.1 (ft: 62.5).
• Masto / torre — Lunghezza mastro (single pass) (ft): 75 (m: 22.9).
• Masto / torre — Lunghezza mastro (multi-pass) (ft): 61 (m: 18.6).
• Masto / torre — Foratura angolare (opzione): 0-30°, incrementi di 5°.
• Cilindri di sollevamento mastro: Idraulici (2x).
• Sistema aria — Controllo compressore: Azionato elettricamente, CANbus.
• Sistema aria — Portata standard (CFM): 2,000.
• Sistema aria — Portata standard (m^3/min): 56.6.
• Sistema aria — Tipo compressore: Vite rotativa, ad immersione d'olio.
• Sistema aria — Pressione di esercizio (psi): 100.
• Sistema aria — Pressione di esercizio (kPa): 689.
• Sistema aria — Uscita DTH standard (psi): 1,500 CFM @ 350 psi.
• Sistema aria — Uscita DTH standard (bar): 42.5 m3/min @ 24.13 bar.
• Sistema aria — Volumi opzionali disponibili (m^3/min): 109.
• Sistema aria — Potenza richiesta per volumi disponibili (kW): Motore principale 746.
• Perforazione DTH — DTH (mm): Fino a 203 mm martello Down-the-hole con diametro massimo punta 229 mm.
• Perforazione DTH — DTH (in): Fino a 8 in martello Down-the-hole con diametro massimo punta 9 in.
• Intervalli di lavoro — Profondità single pass (ft): 55 (m: 16.8).
• Intervalli di lavoro — Single pass massimo (ft): 55 (m: 16.8).
• Intervalli di lavoro — Multi-pass massimo (ft): 280 (m: 85).
• Fluidi / manutenzione — Capacità serbatoio carburante (standard) (L): 1 514 (gal: 400).
• Fluidi / manutenzione — Capacità serbatoio carburante (opzionale) (L): 2 366 (gal: 625).
• Fluidi / manutenzione — Capacità serbatoio idraulico (L): 1 136 (US gal: 300).
• Fluidi / manutenzione — Capacità serbatoio OGL (L): 68 (gal: 18).
• Fluidi / manutenzione — Capacità serbatoio acqua (standard) (L): 1 514 (gal: 400).
• Fluidi / manutenzione — Manutenzione: Isolamento batteria e motorino a livello del suolo; sistema di servizio rapido dei fluidi a livello del suolo per carburante, idraulico, olio motore, liquido di raffreddamento, olio compressore, grasso e acqua; campionamento dell'olio in servizio.
• Controllo polvere — Tende antipolvere: Standard; Attuatore elettrico per tende: Opzionale; Sistema di iniezione d'acqua: Standard; Sistema di preriscaldamento per iniezione d'acqua: Disponibile; Collettore polveri secco: Opzionale.
